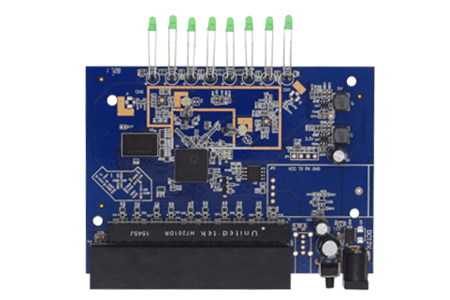

　   1.產品概述

　　XB9531H采用美國Qualcomm(高通)最新QCA9531方案。可外加兩個大功率PA放大器，輸出功率達27dbm，覆蓋范圍可達1公里。無線速率高達300Mbps,是2.4GHz無線速率領航者。采用最新的11N無線技術，兼容IEEE802.11b/g設備，可滿足更多的無線客戶端接入，更適用于高帶寬入戶家庭高清視頻點播、家庭內部數據高速傳輸共享等應用，以及手機、Pad、機頂盒、筆記本等無線較多的家庭使用。

　　產品特性:

　　l 符合IEEE802.11n/802.11g/802.11b/802.3/802.3u

　　l 無線發射功率 ：802.11b 15dBm±1dBm，802.11g 15dBm±1dBm，802.11n 15dBm±1dBm，

　　l 接收靈敏度 ：802.11b: -91dBm@10% PER，802.11g: -79dBm@10% PER，802.11n: -72dBm@10% PER，

　　l 5 Port 10/100 Mbps 自適應以太網接口，支持自動翻轉(Auto MDI/MDIX)

　　l 支持1個USB2.0接口

　　l 內嵌USB接口智能模塊(可選)，讓家用路由器智能化

　　l 支持RESET功能

　　l 支持多種加密方式，保證數據的安全傳輸，信號穩定

　　l 支持OPENWRT系統

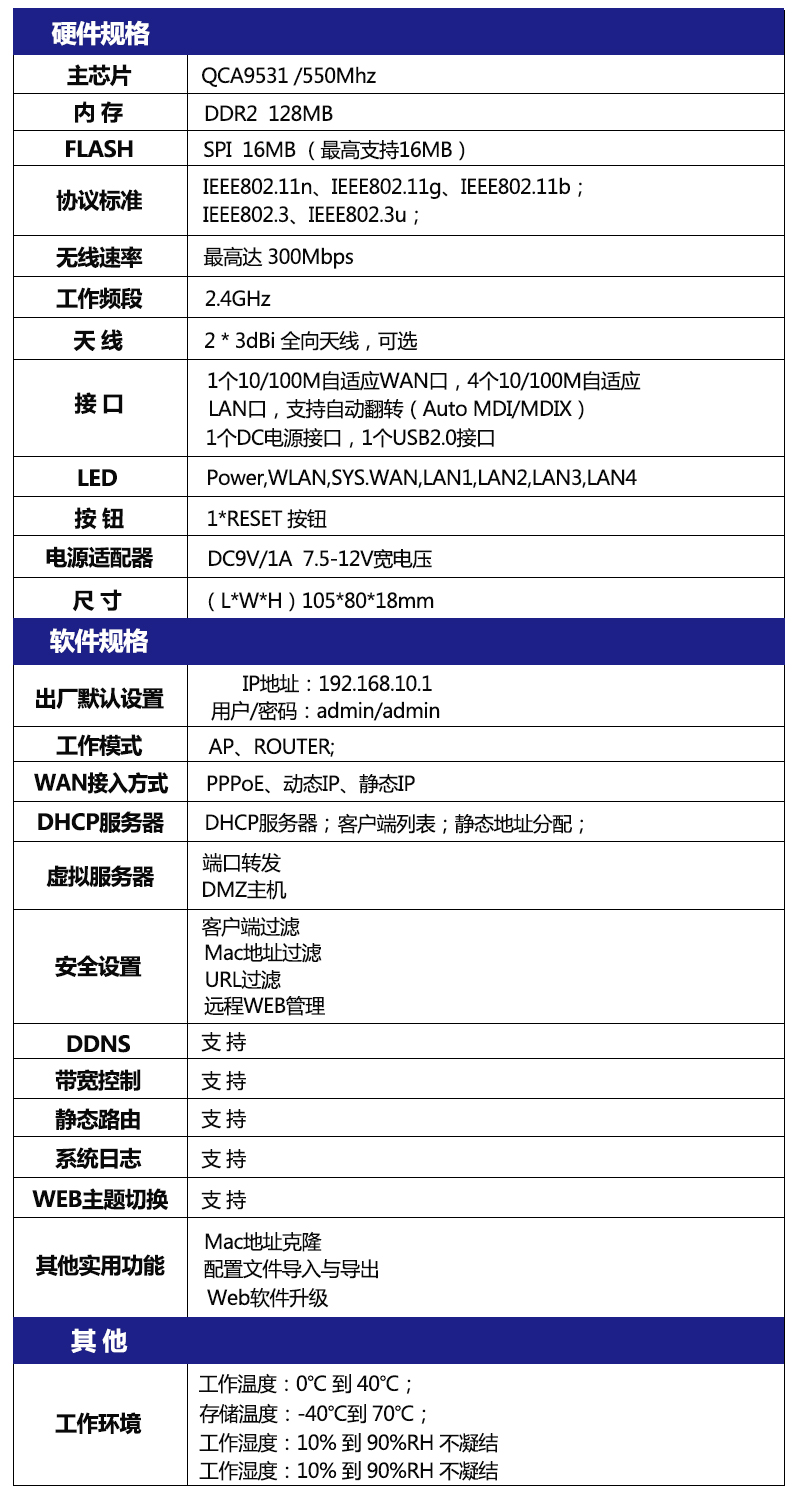

　　2.產品規格:

　　產品用途：家庭路由器、廣告路由器、智能家居網關。

　　3.技術標準：

　　IEEE802.11b/802.11g/802.11n,IEEE802.3/802.3u

　　WLAN Rate:

　　11n:

　　802.11n HT20:max,72.2Mbps@MCS7:1Nss

　　Max,144.4Mbps@MCS15:2Nss

　　802.11n HT40:max,150Mbps@MCS7:1Nss

　　max,300Mbps@MCS15:2Nss

　　11g:

　　54,48,36,24,18,12,11,9,6,5.5,2,1Mbps

　　11b:

　　11,5.5,2,1Mbps

　　WLAN特性：

　　● 支持2.4GHz,兼容2.4GHz,IEEE802.11g,IEEE802.11n,

　　IEEE802.11b標準

　　● 支持 64/128/152-bit WEP 加密，同時支持 128 bit WPA

　　standard(TKIP/AES),IEEE802.1X 等安全加密機制。

　　● 支持 SSID 廣播控制和基于 MAC 地址的訪問控制

　　● 工作信道數：1-13

　　● 頻率范圍：2.4~2.4835GHz

　　● 展頻技術：DSSS(直接序列展頻)

　　● 數據調制方式：BPSK,QPSK,CCK and OFDM (BPSK/QPSK/16-QAM/64-QAM)

　　● 靈敏度@ PER(錯包率)：MCS15:-62dBm@10%PER;MCS7:

　　-65dBm@10%PER; 54M: -68dBm@10%PER; 11M:-84dBm@8% PER; 6M:-88dBm@10% PER;1M:-90dBm@8% PER (典型值)

　　● 傳輸距離：室內最遠60米，室外最遠150米(因環境而異)

　　● RF 功率：11n 13dBm 11g 13-15dBm, 11b 16-18dBm

　　● 天線類型：提供 I-PEX RF 同軸接口(50歐阻抗)，可以接不同類型的天線。

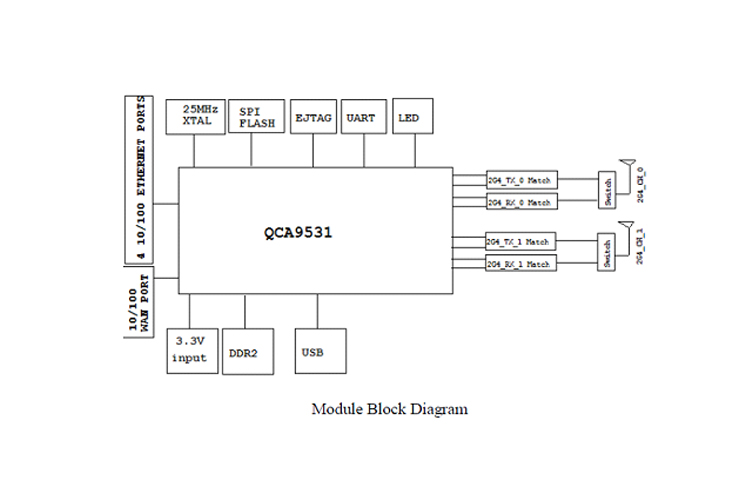

　　4.硬件框圖

　　5.工作環境和熱系統設計：

　　模塊在自然通風條件下，

　　工作的溫度范圍為：-10 ~ 60℃，相對溫度 10%~90% 。

　　儲運的溫度范圍為：-20℃ - 70℃，相對溫度 5% - 95%

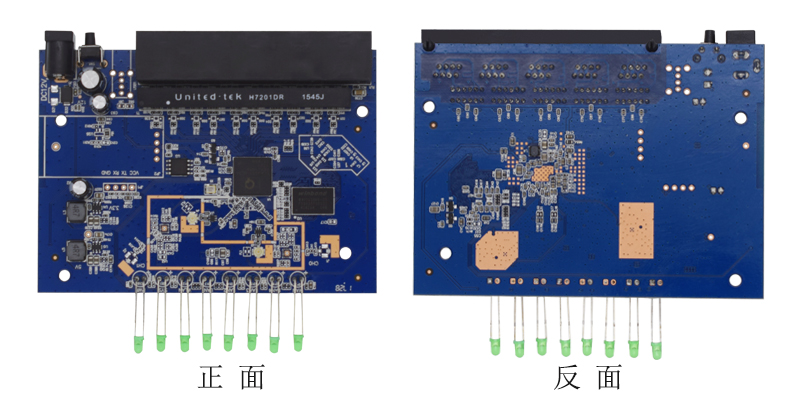

　　附加的散熱措施(參考下圖)：

　　1. 做了屏蔽罩兼容設計，如果不加屏蔽罩能過認證，則不加。

　　2. 頂層屏蔽罩的總高度為 10.0mm, 底層的總高度為 7.0mm,

　　以下內容僅供參考：

　　整機裝配后，根據結構要做散熱分析，總體要求 AP模塊工作的最高溫度控制在60度以內。

　　6.安全和電磁兼容認證要求：

　　√ 要求通過 EMC 認證：CE認證 CLASS B 射頻雜散輻射 966 Chamber ETSI EN 300 328 TX operating 垂直/水平 30M-8G

　　√ 符合國家 ROHS 標準 (china)

　　7.環境測試和可靠性要求

　　√ 工作時間：連續工作 10000 小時

　　√ 高溫高濕測試: 50℃,相對溫度 90%，時間：18小時

　　√ 低濕測試：0℃，時間：18 小時

　　√ 批量老化要求：環境溫度，45±5℃，相對濕度保持 5%~90%。采用抗靜電老化實驗 8 小時高溫上電老化。
