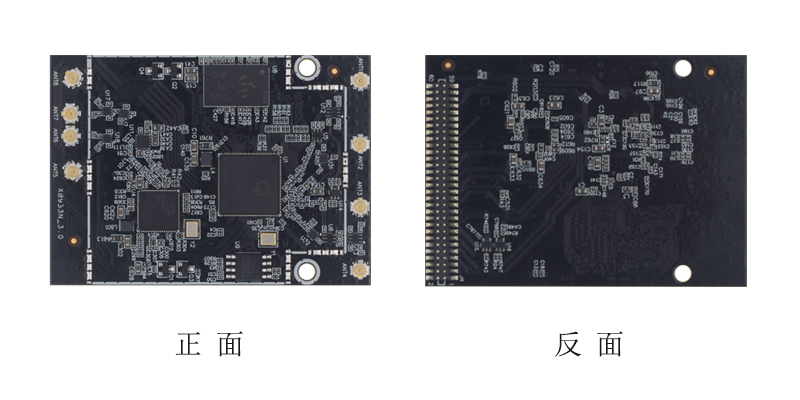

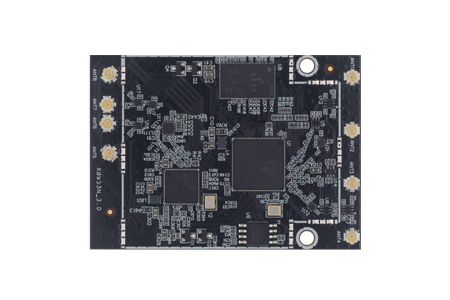

1.產品概述

XB933N是一款兼容2.4G WIFI與5.8GWIFI 內置無線路由模塊，它是一款適應于工業路由\智能網關\WIFI探針等無線網絡的WIFI模塊，該內置無線路由模塊提供一個60（2*30）Pin接口用于連接至設備主板，具備無線路由所有功能、安全機制，支持 IEEE802.11g,802.11b,

802.11i,802.1X,802.3,802.3u,802.3X,802.11n,802.11ac標準，帶給用戶非凡的無線上網體驗。

賣點：

●內置模塊，體積小巧，易于裝配

●11N無線技術、300Mbps無線速率

●支持 ATHEROS 無線技術能大幅加強其無線發射能力，并增強無線信號的穩定性、擴大無線覆蓋范圍

芯片方案：

QCA9531+QCA9887  802.11b/g/n/ac  750M內置無線路由模塊方案是采 ATHEROS  AR9531芯片，芯片整合了MIPS 24K 處理器，主頻580MHZ、Switch(MAC,PHY部分）以及集成了無線部分的 MAC、RF、PA、LNA部分，功能強大，集成度高。

內存（DDR2):128MB（字節）；閃存，（Flash):16MB(字節）

2.功能特性

PCI Express 1.1接口

USB2.0接口

4個IEEE 802.3以太網LAN口

支持64/128bit WEP,WPA/APA2 PSK

內置DHCP服務器，內置防火墻

兩路2.4GHz無線RF收發天線

一路5.8G無線RF收發天線

供電電壓3.3V

512M16bit隨機存儲器

16Mb SPI Flash

20/40兆赫信道帶寬

支持OPENWRT系統

16MB FLASH，128MB (1G bit） DDR2

3.技術標準：

IEEE802.11b/802.11g/802.11n,IEEE802.3/802.3u

WLAN Rate:

11n:

802.11n  HT20:max,72.2Mbps@MCS7:1Nss

              Max,144.4Mbps@MCS15:2Nss

802.11n  HT40:max,150Mbps@MCS7:1Nss

              max,300Mbps@MCS15:2Nss

11g:

54,48,36,24,18,12,11,9,6,5.5,2,1Mbps

11b:

11,5.5,2,1Mbps

WLAN特性：

●支持5.8G（20/40/80 MHz）,兼容802.11ac Wave 2, 802.11ac, 802.11a/b/g, 802.11n

●支持2.4GHz,兼容2.4GHz,IEEE802.11g,IEEE802.11n,

  IEEE802.11b標準

●支持 64/128/152-bit WEP 加密，同時支持 128 bit WPA

standard(TKIP/AES),IEEE802.1X 等安全加密機制。

●支持 SSID 廣播控制和基于 MAC 地址的訪問控制

●工作信道數：1-13

●頻率范圍：2.4~2.4835GHz

●展頻技術：DSSS（直接序列展頻）

●數據調制方式：BPSK,QPSK,CCK and OFDM (BPSK/QPSK/16-QAM/64-QAM)

●靈敏度@ PER（錯包率）：MCS15:-62dBm@10%PER;MCS7:

   -65dBm@10%PER; 54M: -68dBm@10%PER; 11M:-84dBm@8% PER; 6M:-88dBm@10% PER;1M:-90dBm@8% PER (典型值）

●傳輸距離：室內最遠60米，室外最遠150米（因環境而異）

●RF 功率：11n  14dBm   11g  14-16dBm,  11b  16-18dBm

●天線類型：提供 I-PEX RF 同軸接口（50歐阻抗），可以接不同類型的天線。

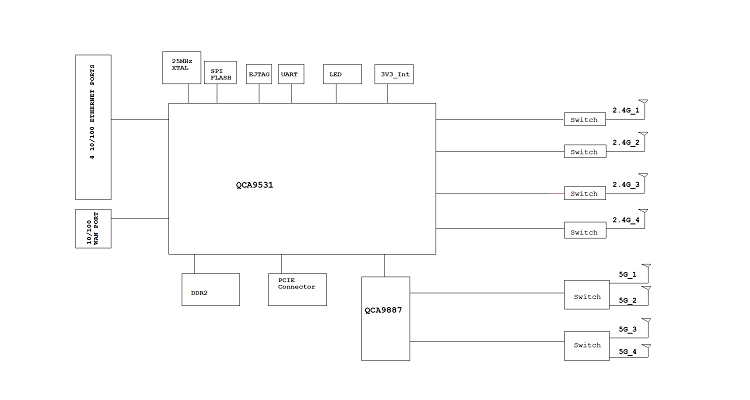

4.硬件框圖

6.管腳功能描述

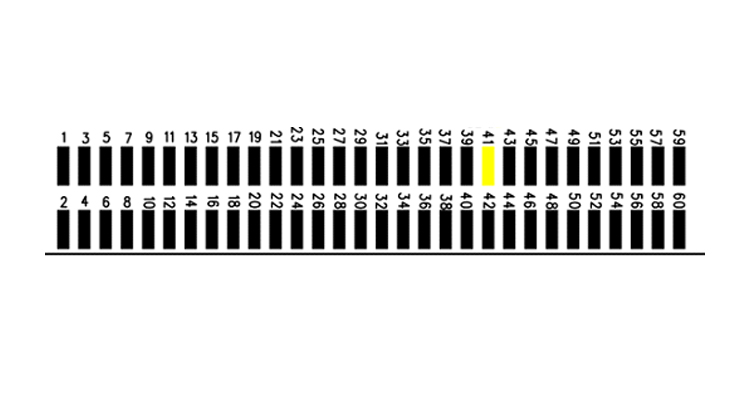

  I.管腳分配圖

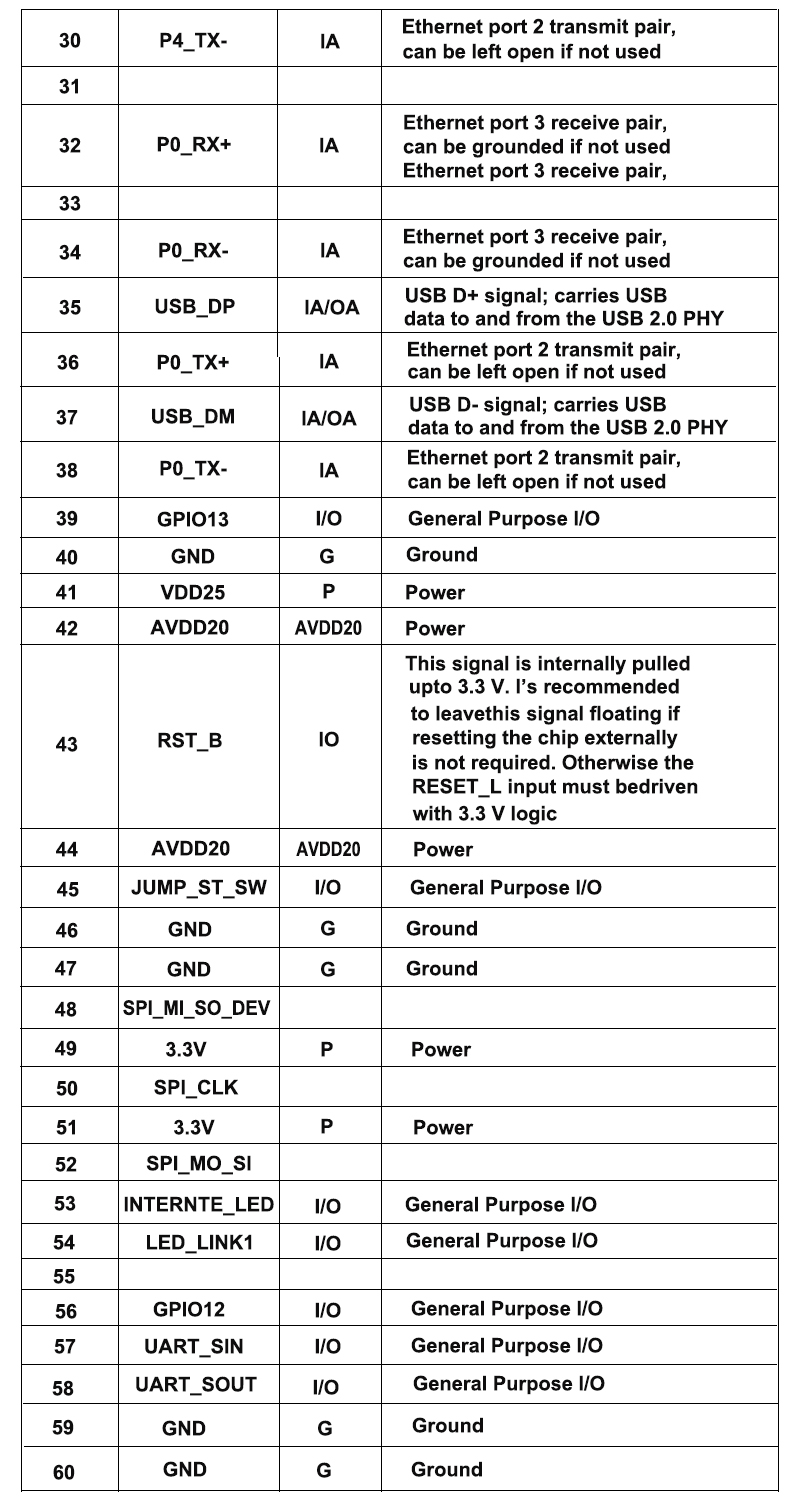

II.管腳功能描述

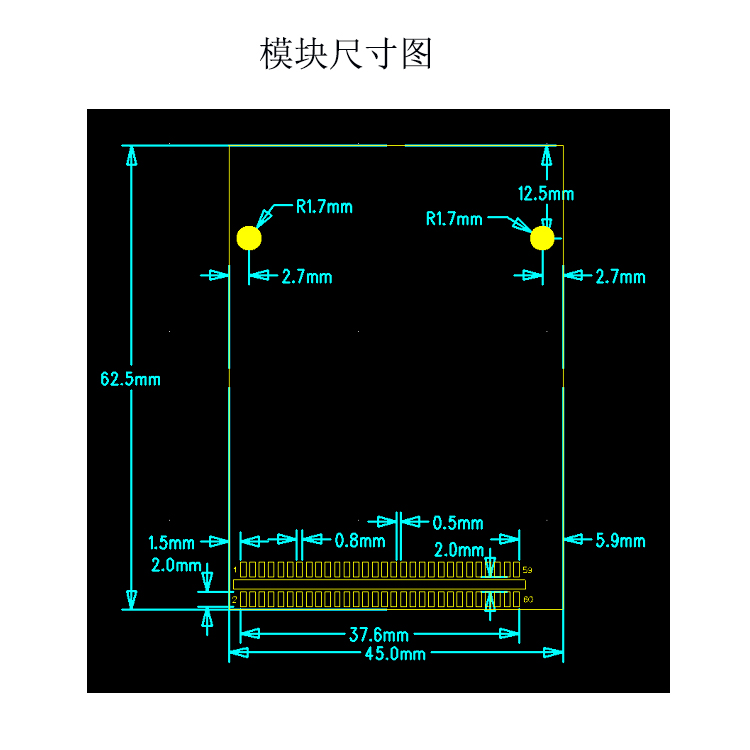

7.產品結構、尺寸

8.工作環境和熱系統設計：

模塊在自然通風條件下，

工作的溫度范圍為：-10 ~ 60℃，相對溫度 10%~90% 。

儲運的溫度范圍為：-20℃ - 70℃，相對溫度 5% - 95%

附加的散熱措施（參考下圖）：

以下內容僅供參考：

整機裝配后，根據結構要做散熱分析，總體要求 AP模塊工作的最高溫度控制在60度以內。

9.安全和電磁兼容認證要求：

√ 要求通過 EMC 認證：CE認證 CLASS B 射頻雜散輻射 966 Chamber ETSI EN 300 328 TX operating 垂直/水平 30M-8G

√ 符合國家 ROHS 標準 (china)

10.環境測試和可靠性要求

√ 工作時間：連續工作 10000 小時

√ 高溫高濕測試: 50℃,相對溫度 90%，時間：18小時

√ 低濕測試：0℃，時間：18 小時

√ 批量老化要求：環境溫度，45±5℃，相對濕度保持 5%~90%。采用抗靜電老化實驗 8 小時高溫上電老化。
