　　1. 概 述

　　XB5350是一款利用標準的2.4G頻段 WIFI 協議(符合b/g/n /n國際無線標準)

　　實現無線傳輸視頻的模塊，是目前國內小體積WIFI視頻傳輸模塊，模塊把帶

　　MJPEG格式的USB鏡頭進行采集，產生高壓縮比的數據流，再通過無線

　　WIFI點對點的方式發送到任意的顯示終端(Android、iphone等智能手機或電腦端)，由顯示終端完成視頻實時顯示、錄像、拍照、數據雙向透傳等應用功能的處理工作。

　　※ 高速、穩定的視頻傳輸

　　√ MJPEG格式的視頻流傳輸

　　√ 視頻無線傳輸，實現終端設備進行拍照和視頻錄像并回放等功能

　　√ 高分辨率視頻顯示，支持 640P/720P/1200P 高速傳輸

　　√ 點對點的操作模式，傳輸不需要通過外網

　　√ 支持雙向串口通訊

　　※ 多平臺多終端視頻顯示和控制

　　√ Windows 端視頻顯示

　　√ 安卓手機端視頻顯示

　　√ 蘋果手機端視頻顯示

　　※ 簡單易用，功耗低且供電方便

　　√ 5V供電

　　√ 功耗低，正常工作為1W左右

　　√ 操作簡單，任何智能手機都可以像連家里路由器一樣，連上打開軟件即可看視頻

　　※ 安全、可靠的 WIFI 鏈路

　　√ 支持以 AP為中心的通信網絡

　　√ 支持 IEEE802.11b/g/n 協議

　　√ 內置CHIP天線，也可支持外置天線，支持更遠距離

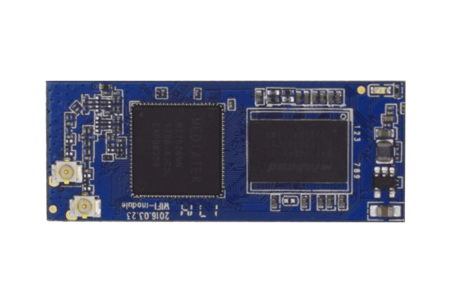

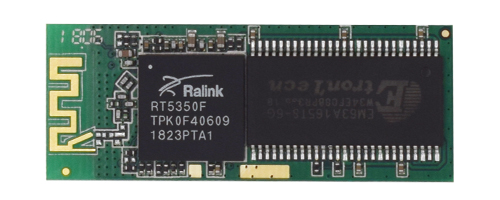

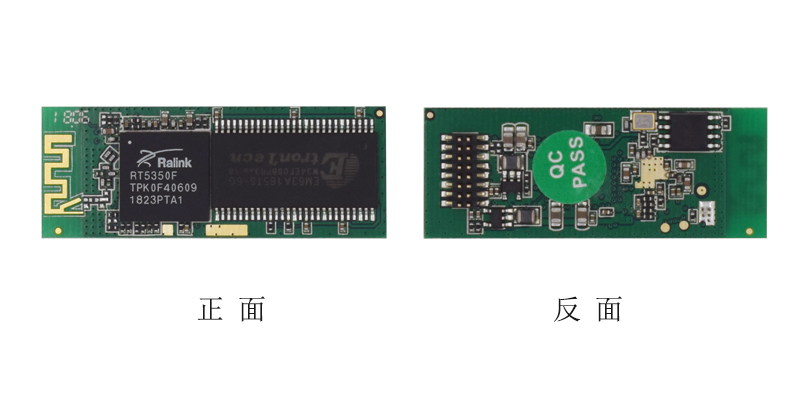

　　2. 模塊產品圖示

　　*接電源(5V供電) ;接地線是GND.

　　*DP DN為接USB攝像頭，VCC接攝像頭的電源;

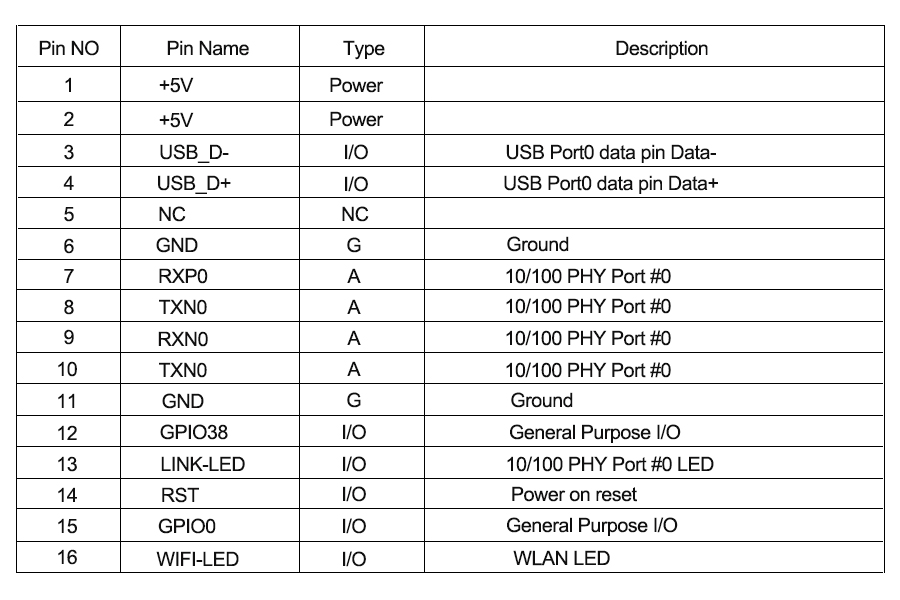

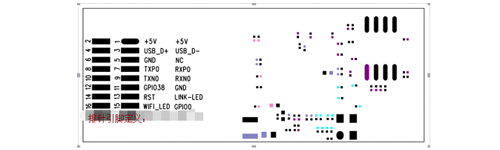

　　排針pin腳定義：

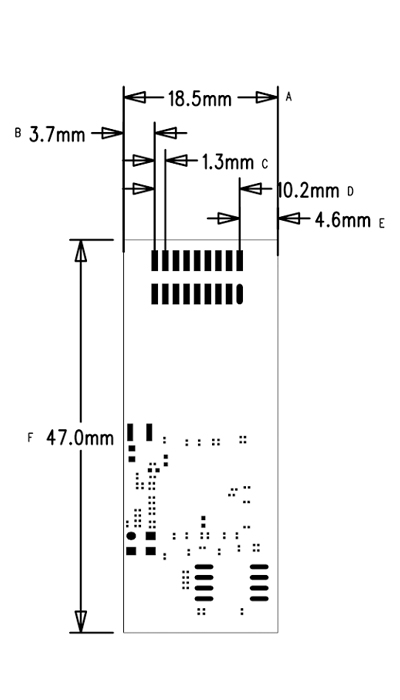

　　產品結構、尺寸

　　A:模塊的寬度(18.5MM)

　　B:左邊排針焊盤到板邊的距離(3.7MM)

　　C:排針焊盤中心距離(1.27MM)

　　D:排針焊盤兩邊中心距離(10.2MM)

　　E:右邊排針焊盤到板邊的距離(4.6MM)

　　F:模塊的高度(47MM)

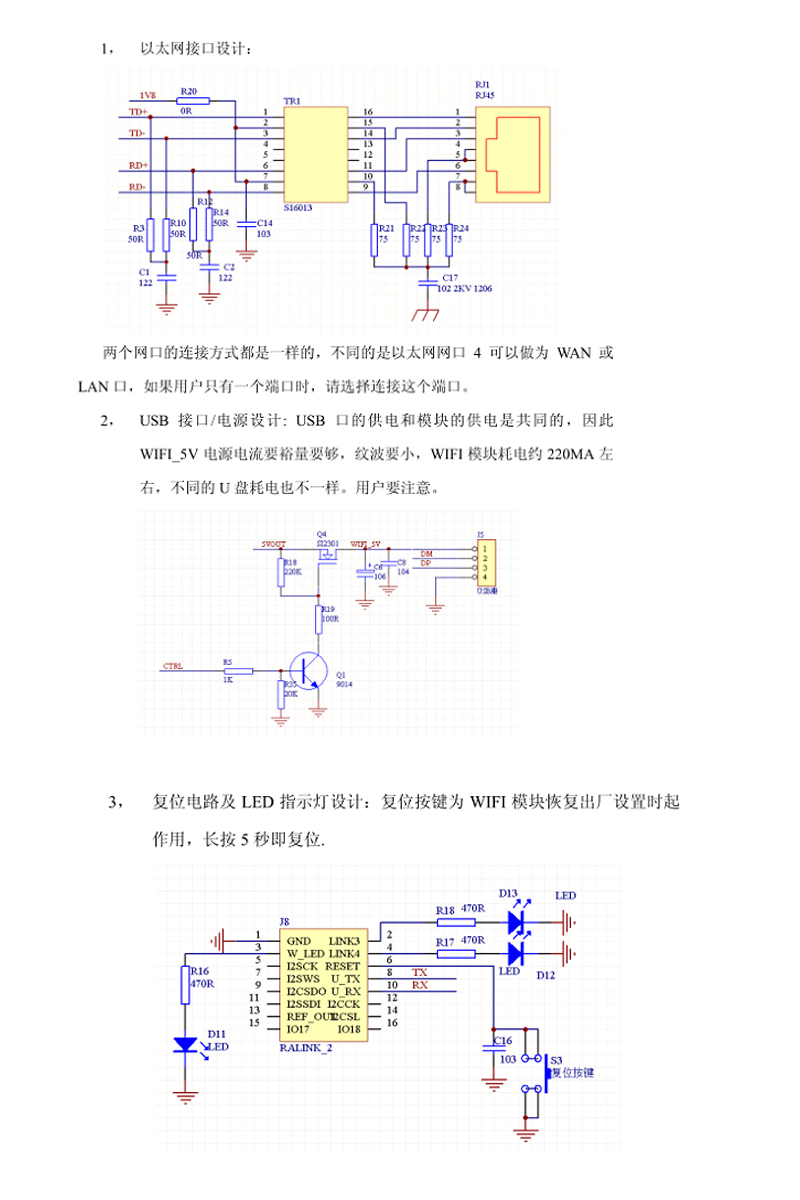

　　3. 部分電路設計說明：

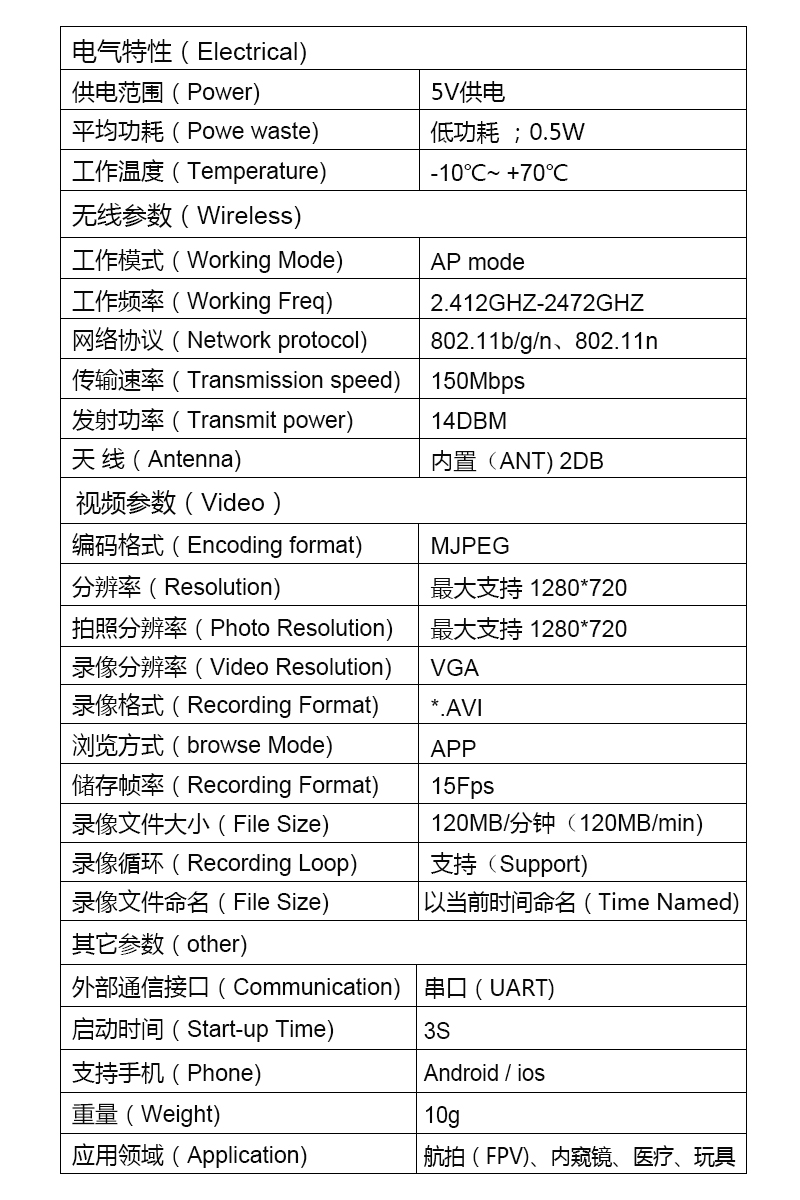

　　4.模塊特性

　　5. 應用領域

　　WIFI無處不在，WIFI基本上成為我們生活中必不缺少的一部分，WIFI 應用也隨之廣泛運用，本W(wǎng)IFI視頻模塊，你可以理解為家里的無線路由，上電后，即可自動發出WIFI信號，智能手機或電腦通過搜索WIFI與之連接，模塊通過 WIFI的形式把視頻信號實時傳輸?shù)街悄芙K端顯示，WIFI特點是帶寬高，傳輸穩定，是其它通信無線無法比擬的，比如藍牙無法傳輸視頻等，通過 WIFI 更可實現遠程操作等工作，操作更為簡單、方便，已經在很多行業廣泛。

　　● 嬰兒監視

　　● 玩具手機遙控器、飛控、四軸

　　● 空調手機遙控器

　　● 工業內窺鏡;WIFI耳窺鏡;WIFI口腔鏡;WIFI顯微鏡.....

　　● 汽車、行車記錄儀

　　● 安防產品

　　● 醫療或?qū)I(yè)應用領域等

　　6. 操作步驟

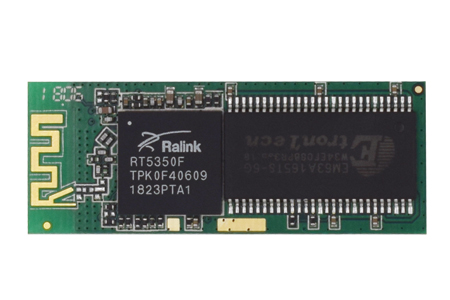

　　第一步：認識模塊

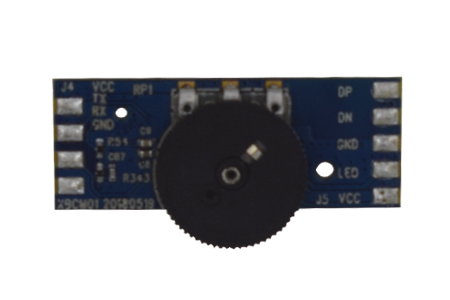

      1.WIFI視頻模塊主板。需配合底板，自行設計或我司設計。

　　第二步：給模塊上電(測試)

　　1. 供電方式：5V USB電源供電即可(移動電源供電)

　　2. 模塊接口接入外圍設備，如下圖所示，下圖所示的攝像頭為展示說明用，由用戶自己提供或特別聲明提供

　　第三步：安裝軟件(moqo view 或HD SEE)

　　安裝方式：

1. 搜索方式：蘋果手機用戶到 App Store 下載，安卓手機用戶到谷歌play(國外用戶)360手機助手、應用寶、碗豆夾等應用市場搜索并下載：MOQO VIEW 或HD SEE




　　第四步：連接WIFI

　　進入手機 WIFI 搜索列表，可以找到一個新的 WIFI 名，默認為：

　　MOQO- XXXXXX，生產批次不一樣，WIFI名稱不一樣，每個模塊對應一個 WIFI 名， WIFI密碼默認為12345678，點擊連接即可。

　　第五步：打開軟件

　　如正確連接 WIFI ，打開軟件即可實時看到圖像

　　7.常見問題解答：

　　a. 找不到WIFI

　　答：大部分原因都是電源引起，請檢測電源供電是否正常，要求輸入5V ，驅動電源 500mA 以上的電源，檢測電源正負是否接對，同時注意 WIFI 名稱，不同批次可能 WIFI 名稱不一樣，可以看列

　　表在接入和不接入設備時有多出哪個WIFI

　　b. WIFI密碼不對?

　　答：密碼默認為：12345678;請勿隨便修改密碼，忘記密碼只能返廠維修

　　c. 軟件看不到圖像

　　答：一般是鏡頭接得不對，注意數字 D+/D- 有沒有接錯，鏡頭是否為 MJPEG 格式的鏡頭等等

　　d. 模塊發熱比較大，工作是否正常

　　答：為正常現象，工作久了，溫度會稍微高，正常表面溫度大概 50-60度左右，可長期工作;

　　e. 圖像卡

　　答：確認天線是否接好，正常傳輸距離空曠在 40 米左右，不同環境可能會引起干擾，特別是在展會或 WIFI 特別多的地方干擾比較大，盡量避免復雜環境

　　f. 其它原因

　　聯系技術人員解決
