無線Wifi圖傳模塊包括兩種工作模式AP和STA，在這兩模式的支持下，無線Wifi圖傳模塊產品可以實現一發多收的功能。下面我們就從AP和STA的基本概念開始了解它們。

一、AP和STA的基本概念

AP：也就是無線接入點，是一個無線網絡的創建者，是網絡的中心節點。一般家庭或辦公室使用的無線路由器就是一個AP。

STA：每一個連接到無線網絡中的終端(如筆記本電腦、PDA及其它可以聯網的用戶設備)都可稱為一個站點。

二、AP和STA工作模式說明

1、工作在AP的模式下

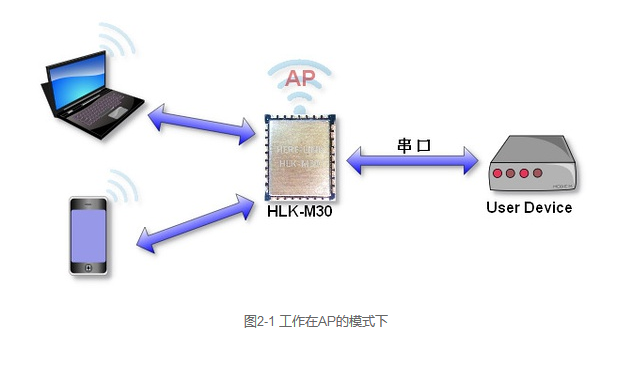

工作在AP模式下，手機、PAD、電腦等設備可以直接連上模塊，可以很方便對用戶設備進行控制(如圖2-1)

2、工作在STA的模式下

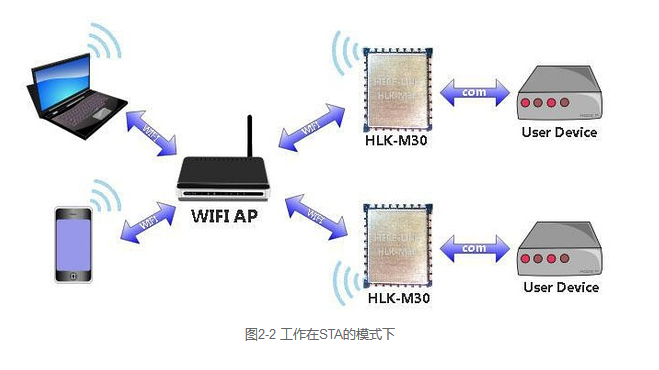

這是一種基木的組網方式，由一個AP和許多STA組成，如下圖。其特點是AP處于中心地位，STA之間的相互通信都通過AP轉發完成。該模式下，WIFI模塊工作在STA(CLIENT)模式。通過適當?shù)脑O(shè)置，COM的數據與WIFI的網路數據相互轉換。 (如圖2-2)
