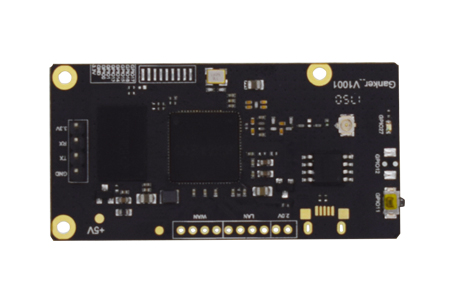

　　1.產品概述

　　XB9331M是兼容IEEE802.11b/g/n的150Mbps內置無線路由模塊，它是一款適應于機頂盒\(zhòng)智能網關等無線網絡的WIFI模塊，該內置無線路由模塊提供一個串口、網口、USB接口用于連接至設備主板，具備無線路由所有功能、安全機制，支持 IEEE802.11g,802.11b,

　　802.11i,802.1X,802.3,802.3u,802.3X,802.11n標準，帶給用戶非凡的無線上網體驗。

　　賣點：

　　● 內置模塊，體積小巧，易于裝配

　　● 11N無線技術、150Mbps無線速率

　　● 支持 ATHEROS 無線技術能大幅加強其無線發射能力，并增強無線信號的穩定性、擴大無線覆蓋范圍

　　芯片方案：

　　XB9331M 802.11b/g/n 150M內置無線路由模塊方案是采 ATHEROS AR9531芯片，芯片整合了MIPS 24K 處理器，主頻550MHZ、Switch(MAC,PHY部分)以及集成了無線部分的 MAC、RF、PA、LNA部分，功能強大，集成度高。

　　內存(DDR2):128MB(字節);閃存，(Flash):16MB(字節)

　　2.功能特性

　　USB2.0接口

　　2個IEEE 802.3以太網LAN口

　　支持64/128bit WEP,WPA/APA2 PSK

　　內置DHCP服務器，內置防火墻

　　兩路2.4GHz無線RF收發天線

　　供電電壓3.3和5V可選

　　512M 16bit隨機存儲器

　　16Mb SPI Flash

　　20/40兆赫信道帶寬

　　支持OPENWRT系統

　　8MB FLASH，64MB (512Mbit) DDR2

　　3.技術標準：

　　IEEE802.11b/802.11g/802.11n,IEEE802.3/802.3u

　　WLAN Rate:

　　11n:

　　802.11n HT20:max,72.2Mbps@MCS7:1Nss

　　Max,144.4Mbps@MCS15:2Nss

　　802.11n HT40:max,150Mbps@MCS7:1Nss

　　max,150Mbps@MCS15:2Nss

　　11g:

　　54,48,36,24,18,12,11,9,6,5.5,2,1Mbps

　　11b:

　　11,5.5,2,1Mbps

　　WLAN特性：

　　● 支持2.4GHz,兼容2.4GHz,IEEE802.11g,IEEE802.11n,

　　IEEE802.11b標準

　　● 支持 64/128/152-bit WEP 加密，同時支持 128 bit WPA

　　standard(TKIP/AES),IEEE802.1X 等安全加密機制。

　　● 支持 SSID 廣播控制和基于 MAC 地址的訪問控制

　　● 工作信道數：1-13

　　● 頻率范圍：2.4~2.4835GHz

　　● 展頻技術：DSSS(直接序列展頻)

　　● 數據調制方式：BPSK,QPSK,CCK and OFDM (BPSK/QPSK/16-QAM/64-QAM)

　　● 靈敏度@ PER(錯包率)：MCS15:-62dBm@10%PER;MCS7:

　　-65dBm@10%PER; 54M: -68dBm@10%PER; 11M:-84dBm@8% PER; 6M:-88dBm@10% PER;1M:-90dBm@8% PER (典型值)

　　● 傳輸距離：室內最遠60米，室外最遠150米(因環境而異)

　　● RF 功率：11n 13dBm 11g 13-15dBm, 11b 16-18dBm

　　● 天線類型：提供 I-PEX RF 同軸接口(50歐阻抗)，可以接不同類型的天線。

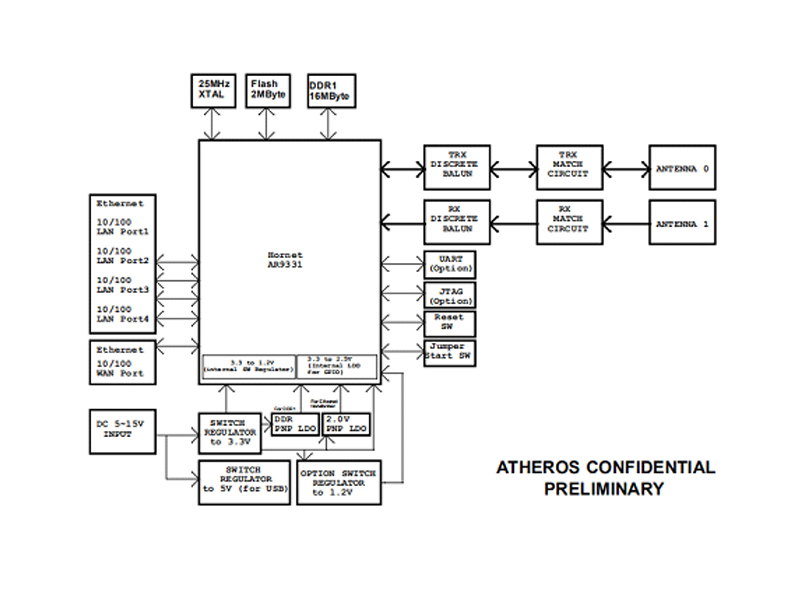

　　4.硬件框圖

　　5.管腳功能描述

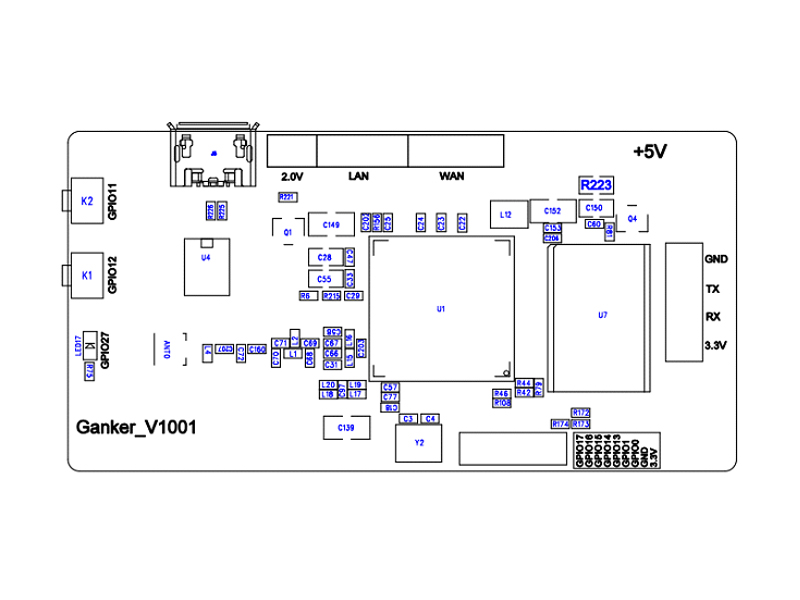

　　I.管腳分配圖

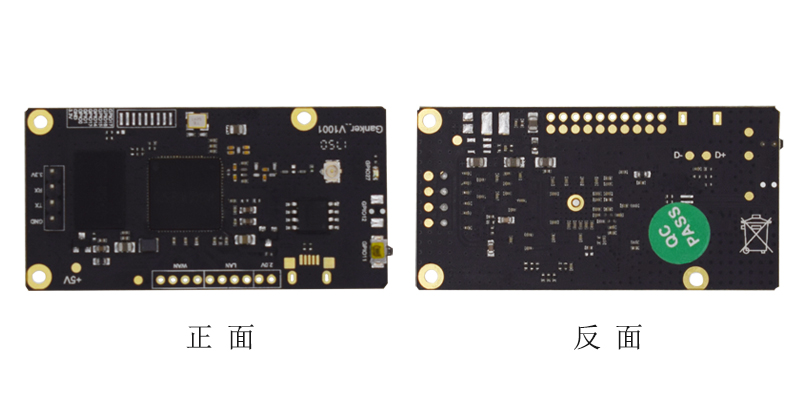

　　6.產品結構、尺寸

　　產品尺寸 ：59.5 x30 x10.6mm

　　7.應用領域：

　　無線數據存儲，WIFI音箱，網絡監控，路由器，無線AP及智能家居。

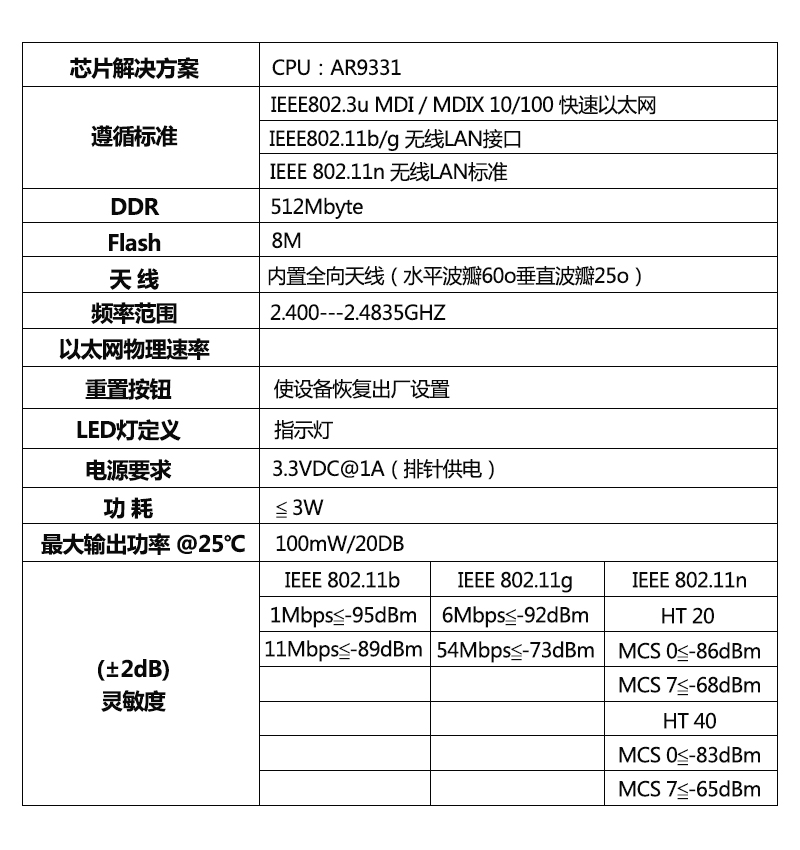

　　8.產品規格：

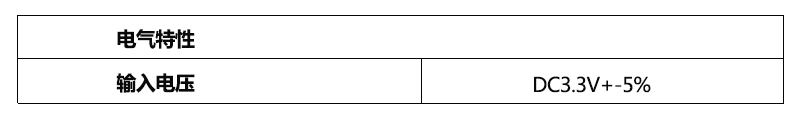

　　電氣特性：

　　無線規格：

　　支持速率

　　IEEE802.11b:11M/5.5M/2M/1M

　　IEEE802.11g

　　54M/48M/36M/24M/18M/12M/9M/6M

　　IEEE802.11n

　　6.5M/13M/13.5M/19.5M/26M/27M/39M/40.5M/52M/54M/58.5M/65M/81M/108M/121.5M/135M/150M/270M/300M

HT20:  6.5M,13M,19.5M,26M,39M,52M,58.5M,65M,

     13M,26M,39M,52M,78M,104M,117M,81M,104M,108M,117M,130M

HT40:  13.5M,27M,40.5M,54M,81M,108M,121.5M,135M

     27M,54M,81M,108M,162M,216M,243M,270M

      網絡標準

　　802.11b、802.11g、802.11n

　　無線功率

　　發射功率 20dBm

　　使用環境:

　　環境溫度 0℃～40℃ ， 工作溫度 0℃～75℃

　　存儲溫度 0℃～70℃

　　存儲濕度 5%～90%RH(不結凝)
