XB7915AX

產品分類： 4G轉WIFI模塊
  • 主芯片：
  • 規 格：
  • 參 數：
訂購熱線：18025446846
  • 產品詳情

    • XB7915AX-5G-2.4G/5.8G底板是深圳市鑫博創美電子科技有限公司最新推出的一款集成度高的WIFI6路由開發板：MT7621AT+ MT7915DN MT7905DN(CPU+AX+5.8G 2.4G) 千兆網關5G轉WIFI路由\4G轉WIFI6路由開發板

    軟件：MTK公版SDK及開源OpenWRT
    硬件：芯片組MT7621AT+ MT7915DN MT7905DN(CPU+AX+5.8G 2.4G) 提供硬件底板開發支持

    提供軟件開發支持

    軟件驅動\應用功能協助開發

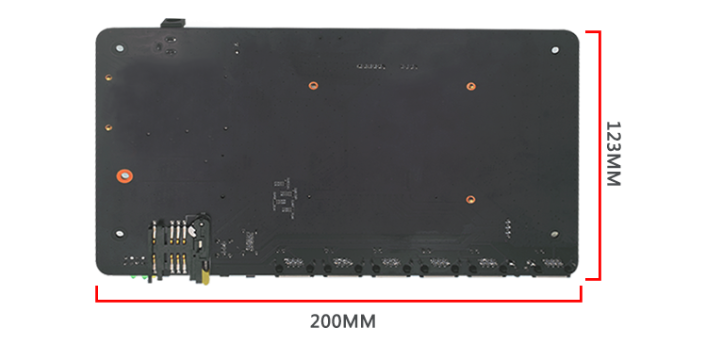

    底板尺寸：200*123mm

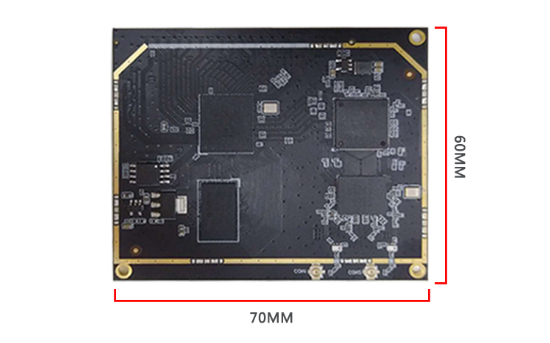

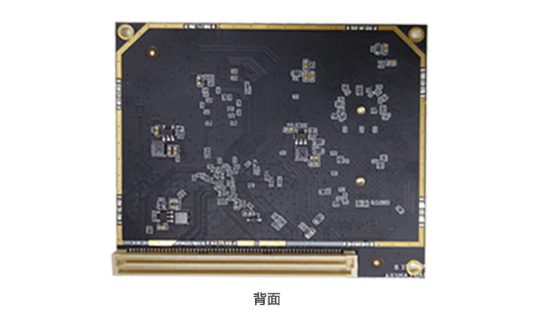

    核心模塊尺寸:L*W*H  70*60*10MM
    燒錄方式：支持Breed、TFTP

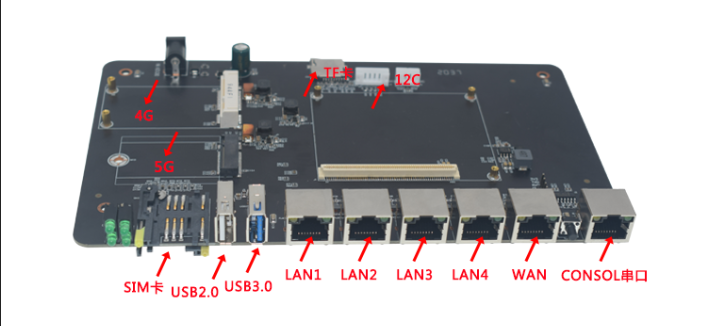

     一個USB2.0、一個USB3.0一個WAN口
     4個自適應10/100M/1000M LAN口(底板可設計成4個)
     多個GPIO接口2個UART串口輸出

    2個SIM卡槽設計

    1個PCIE卡槽設計接口，裝4G模塊

    1個 M.2_B-KEY (Built-in Micro SIM CARD)　裝5G模塊

    1個TF卡設計

    2個I2C接口設計


         RESET復位按鍵
     提供詳細硬件手冊、固件燒錄指導、OpenWrt SDK、源碼
     用途：產品開發.入門學習.項目評估、測試、驗證



    應用領域：
    無線AP;
    11AX路由器；5G工業路由器
    3G/4G/5G無線路由器；
    無線中繼/網橋/客戶端；
    VPN;
    家庭智能網關




    System Information

    Product Description

    n IEEE 2x2 11n/ac/ax dual band dual concurrent access point

    CPU

    n MediaTek MT7621A MIPS1004Kc(880MHz)

    RF

    2.4G&5G: MT7915DN MT7905DN

    Gigabit PHY

    Integrated with MT7621A

    Flash Memory

    16MBx1 SPI NOR flash

    DDR Memory

    DDR3 256MB 1200Mbps

    Radio

    1x2x2bgn 2.4GHz Radio subsystem

    n IEEE 802.11b/g/n/ac/ax MIMO 2x2

    2.4~2.4835 GHz

    n Modulation

    IEEE 802.11b/g:

    DSSS (DBPSK, DQPSK, CCK)

    OFDM (BPSK, QPSK, 16-QAM, 64-QAM)

    IEEE 802.11n:

    OFDM (BPSK, QPSK, 16-QAM, 64-QAM)

    IEEE 802.11ac:

    OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)

    IEEE 802.11ax:

    OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,1024 -QAM)



    n Channels

    IEEE802.11b/g: operation in channels 1-14

    IEEE 802.11n: HT20 and HT40.

    n Data rate:

    IEEE 11b: 11/5.5/2/1Mbps

    IEEE 11g: 54/48/36/24/18/12/9/6Mbps

    IEEE 11n:

    20MHz: 6.5Mbps~144.44Mbps

    40MHz: 13.5Mbps~300Mbps

    IEEE 11ac:

    20MHz: 6.5Mbps~173.3Mbps

    40MHz: 13.5Mbps~400Mbps

    IEEE 11ax:

    20MHz: 8.6Mbps~286.8Mbps

    40MHz: 17.2Mbps~573.5Mbps



    n TX Power: 19dBm (max) (detail see table)

    1x2x2a/n/ac 5GHz

    Radio subsystem

    PCI-e Module

    n IEEE 802.11a/n/ac/ax MIMO 2x2

    5.15~5.850GHz

    n Modulation

    IEEE802.11a/n:

    OFDM (BPSK, QPSK, 16-QAM, 64-QAM)

    IEEE802.11ac

    OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM)

    IEEE 802.11ax:

    OFDM (BPSK, QPSK, 16-QAM, 64-QAM, 256-QAM,1024 -QAM)



    n Channels

    IEEE 802.11a: Operation in channels 36-165

    IEEE 802.11n: HT20 and HT40

    IEEE 802.11ac: HT20, HT40, and HT80

    IEEE 802.11ax: HT20, HT40, and HT80

    n Data Rate:

    IEEE 11a: 54/48/36/24/18/12/9/6Mbps

    IEEE 11n:

    20MHz: 6.5Mbps~144.44Mbps

    40MHz: 13.5Mbps~300Mbps

    11ac:

    20MHz: 6.5Mbps~173.3Mbps

    40MHz: 13.5Mbps~400Mbps

    80MHz: 29.3Mbps~867Mbps

    IEEE 11ax:

    20MHz: 8.6Mbps~286.8Mbps

    40MHz: 17.2Mbps~573.5Mbps

    80MHz: 36Mbps~1201Mbps



    ■  TX Power: 17dBm (max) (detail see table)

    Gigabit Ethernet Port

    Gigabit Ethernet

    LAN5: 10/100/1000 auto-sensing (MDI/MDX) RJ-45

    WAN1: 10/100/1000 auto-sensing (MDI/MDX) RJ-45

    Other Connector and Design

    Mobile Networks

    USB 3.0BUS M.2_B-KEY (Built-in Micro SIM CARD)

    USB 2.0BUS MiNi-PCIe (Built-in Micro SIM CARD)

    The support mode depends on the module connected

    USB Jack

    One USB3.0 Jack

    One USB2.0 Jack

    (USB Jack either-or Mobile Networks)

    SD Card

    One Micro SD Card

    RS232

    One RS232 RJ-45

    I2S

    One 4-Wire I2S BUS (6PIN 2.0mm PH Connector)

    I2C

    One I2C BUS (4PIN 2.0mm PH Connector)

    Reset/WPS Key

    SW reset

    LEDs

    POWER

      Green LED

    WiFi

    (2.4G LED&5G LED)

    Green LED

    SYS

    Green LED

    Power

    DC power adapter

    100~240VAC, 50/60Hz input, Output: 12V/1.5A

    需要詳細規格書請加客服微信發放。
