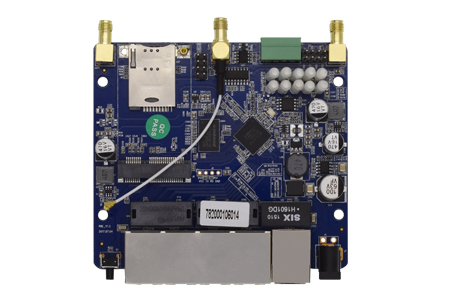

　　3G/4G 工業增強型路由器板卡

　　型 號：XB780

　　網絡制式：LET/WCDMA/EVDO

　　接口類型：RJ45/UART/WIFE/LTE

　　溫 度：95%無凝結

　　溫度范圍：-30 ℃~80℃(工作溫度) -45℃~90℃(儲存溫度)

　　PCBA尺 寸：105mm x98.4mm x18mm

　　簡介：XB780系列3G/4G/專網-WIFE無線路由器，采用3G/4G/專網高速無線網絡作為數據載承網絡，運用高性能的32位嵌入式處理器，支持802.11N，最高300Mbps的傳輸速率，提供1個10/100M以太網(WAN)接口和4個10/100M以太網(LAN)接口，支持IP與MAC綁定功能，可以有效防止網絡攻擊。支持SSID廣播控制，有效防止SSID廣播泄密。內置防火墻功能，支持域名過濾和MAC地址過濾，可以針對地開放指定計算機的上網權限，它主要應用于行業用戶的數據傳輸業務，支持?jǐn)?shù)據透明傳輸，圖像傳輸，設備監控以及無線路由上網等功能。為企業應用互聯網提供安全高速的無線連接。無論你身在何處，您的設備都可以借助遍布全球的3G/4G/專網網絡快速接入互聯網。

　　該產品已廣泛應用于物聯網產業鏈中的M2M行業，如智能電網、智能交通、智能家居、金融、移動POS終端、供應鏈自動化、工業自動化、智能建筑、消防、公共安全、環境保護、氣象、數字化醫療、遙感勘測、軍事、空間探索、農業、林業、水務、石化、煤礦等領域。

　　功能特點：

　　l 多種3G/4G/專網;網絡支持;良好的兼容性

　　支持多種3G/4G/連接模式和通信模塊，適用于不同領域的網絡制式(5頻/7頻/全網通可選)，提高聯網性能支持專網接入，適用性廣。

　　l 完備的路由功能支持 適應多種不同應用

　　內置網絡地址轉換(NAT)功能，支持虛擬服務器和DMZ主機

　　內建DHCP服務器，同時可進行靜態地址分配。

　　內置防火墻功能。支持域名過濾和MAC地址過濾，可以有針對地開放指定計算機的上網權限。

　　支持IP與MAC綁定功能，可以有效防止網絡攻擊。

　　內置靜態路由功能，可以根據需要構建特殊的網絡拓補。

　　支持QOS

　　l 豐富的硬件接口，提供廣闊的使用空間

　　提供1個10/100M以太網(WAN)接口，可連接xDSLmodem/cable modem/Ethernet

　　提供4個10/100M以太網(LAN)接口，適合各種工業應用環境。

　　提供一個UART接口，可以作為透?jìng)鱀TU通道使用。

　　l 芯片級的WIFI支持 更加流暢的使用體驗

　　支持802.11b/g/n標準，最高300Mbps的傳輸率。

　　支持中英文SSID廣播控制，有效防止SSID廣播泄密。

　　多種加密方式。

　　支持路由模式和AP模式。

　　支持WDS無線網絡擴展。

　　l 友好的人機界面 方便用戶使用

　　支持中英文界面。

　　支持WEB軟件升級，可以免費獲得路由器的最新軟件。

　　支持“設備云”遠程和WEB管理。

　　l 牢固的工業化設計 適合惡劣環境使用

　　標準SMA天線和SIM卡接口。

　　工業設計，堅固可靠，抗干擾性強。

　　優化電磁兼容性設計。

　　寬電壓范圍輸入，短電路保護設計。

　　l 專業的VPN支持 提供更高的安全

　　支持PPTP、L2TP、IPSEC、GRE應用

　　支持多種加密模式。

　　連接文庫可靠。

　　l 雙線熱備功能(fail over)

　　支持VRRP協議。

　　靈活設置路線優先級，流暢切換WAN/4G線路。

　　l 穩定的DTU接口 支持M2M串口應用

　　RS232/485接口可選。

　　l “設備云”遠程管理

　　支持設備云遠程管理平臺的接入，遠程監控設備狀態、設備參數修改、固件升級、流量告警等，為用戶提供遠程遙測領域的一站式解決方案。

　　規格參數

　　3G/4G 支持5頻/7頻(可選)

　　蜂窩網絡WIFI

　　802.11n 300M

　　工作模式 路由模式，AP模式

　　無線安全 無線MAC地址過濾

　　無線安全功能開關

　　64/128/152位WEP加密

　　WAP-PSK/WPA2-PSK，WPA/WPA2安全制

　　接口

　　Ethernet 5個百兆網卡自適應快速以太網接口

　　UART 3線RS232/485可選(3線接端子排接口)

　　Antennas 外置WIFE N-Female天線接口*2，3G/4G專網天線接口Main*1

　　Power DC接口和自鎖式工業電源接口，可選

　　LED power指示燈

　　SYS指示燈

　　WWAN指示燈

　　VPN指示燈

　　WAN指示燈

　　LAN指示燈

　　WLAN指示燈

　　SIM卡槽 1*SIM slot

　　TF 卡槽 1*TF slot

　　按鈕 Reset按鈕

　　管理 支持“設備云”遠程平臺管理

　　功耗 最大10W

　　電源 9-36V/1A DC input

　　物理特性

　　尺寸 成品尺寸139.6mm*99.4mm*24.7mm(L x W x H )

　　重量 主設備450g

　　產品外殼 五金外殼，防銹，防曬

　　環境特征

　　溫度 工作溫度：-20 ℃~70℃(可以為北方使用環境定制加溫模塊)

　　儲存溫度：-45℃~90℃

　　濕度 工作濕度：10%~90%RH不凝結

　　儲存濕度：5%~90%RH不凝結

　　防護等級 IP51

　　產品配件

　　天線配件 1根3G/4G/專網天線

　　2根WIFE天線

　　電源配件 DC12V/1A電源適配器(可選)

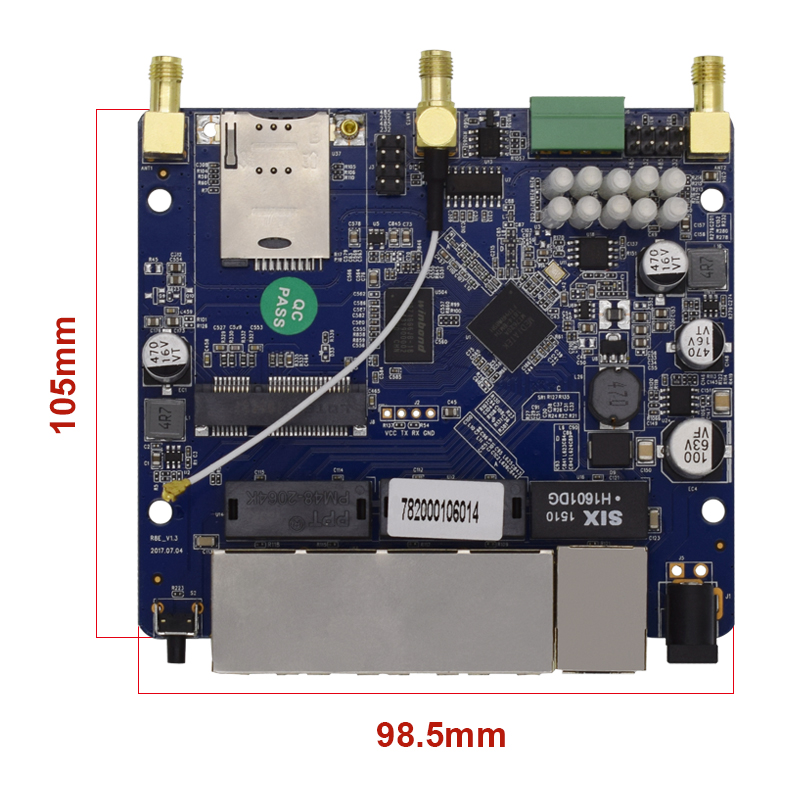

　　模塊尺寸(如圖)

       產品型號

　　XB780 Router 1WAN，4LAN，LTE(5模/7模)，WIFE 802.11b/g/n 2.4G

　　1.產品概述

　　(一)、工業級應用設計

　　1、采用高性能工業級3G或4G無線模塊。

　　2、采用高性能MT7620A通信處理器，128M DDR2內存。

　　3、采用金屬外殼，保護等級IP30。

　　4、寬電壓輸入(DC 5~35V)。

　　(二)、穩定可靠

　　1、WDT看門狗設計，保證系統穩定。

　　2、以太網接口內置1.5KV電磁隔離保護。

　　3、SIM/UIM卡接口內置15KV ESD保護。

　　4、電源接口內置反相保護和過壓保護。

　　(三)、標準接口

　　1、提供標準有線WAN口，可連接ADSL撥號上網。

　　2、TF卡、SIM卡、3G/4G模塊接口可實現3G/4G上網，以及本地資源存儲。

　　3、可登陸云管理平臺，實現遠程設備管理(可選)。

　　4、WEB后臺管理。

　　(四)、功能強大

　　1、可以實現本地高速、免流量觀看視頻，瀏覽新聞咨詢等，本地資源可實現自動更新,無需人工操作。

　　2、可實現商家廣告展示，廣告內容支持文字、圖片、FLASH、流媒體等內容。需自行升級OPENWRT軟件。

　　3、大功率WIFI，覆蓋無死角，可實現3G、4G,以及有線撥號上網。

　　4、支持各種認證方式(QQ號、微信號、手機號)上網，方便廣告運營商收集用戶信息和

　　記錄，從而進行大數據挖掘(可選)。

　　5、智能流量控制，即使大量用戶同時上網也能暢通無阻。

　　6、支持遠程升級路由器系統。

　　7、支持多種WAN連接方式，包括靜態IP,DHCP，L2TP ，PPTP，PPPOE，3G/HSPA/4G。

　　8、支持VPN client(PPTP，L2TP，OPENVPN，IPSEC 和 GRE)(可選)。

　　9、支持VPN sever(PPTP，L2TP，OPENVPN，IPSEC 和 GRE)(可選)。

　　10、WIFI支持802.11b/g/n,支持 AP、Client、中繼以及WDS等多種工作模式(可選)。

　　11、WIFI支持WEP,WPA，WPA2等多種加密方式。

　　12、支持各種防火墻功能，MAC地址過濾，IP地址過濾，URL過濾。

　　13、支持國內外多種DDNS。

　　14、支持IP 、MAC地址綁定，MAC地址克隆。

　　賣點：

　　● 4GminiPCIE接口，支持龍尚8300/9300系列模塊，支持華為4G模塊。體積小巧，易于裝配

　　● 11N無線技術、300Mbps無線速率

　　● 支持 MIMO 無線技術能大幅加強其無線發射能力，并增強無線信號的穩定性、擴大無線覆蓋范圍

　　芯片方案：

　　XB718 802.11b/g/n 300M內置無線路由模塊方案是采 MTK MT7620A芯片，芯片整合了MIPS 24K 處理器，主頻580MHZ、Switch(MAC,PHY部分)以及集成了無線部分的 MAC、RF、PA、LNA部分，功能強大，集成度高。

　　內存(DDR2):128MB(字節);閃存，(Flash):16MB(字節)

　　2.功能特性

　　PCI Express 1.1接口

　　4個IEEE 802.3以太網LAN口

　　1個IEEE 802.3以太網WAN口

　　支持64/128bit WEP,WPA/APA2 PSK

　　內置DHCP服務器，內置防火墻

　　兩路2.4GHz無線RF收發天線

　　20/40兆赫信道帶寬

　　支持OPENWRT系統

　　16MB FLASH，128MB (1G bit) DDR2

　　3.技術標準：

　　IEEE802.11b/802.11g/802.11n,IEEE802.3/802.3u

　　WLAN Rate:

　　11n:

　　802.11n HT20:max,72.2Mbps@MCS7:1Nss

　　Max,144.4Mbps@MCS15:2Nss

　　802.11n HT40:max,150Mbps@MCS7:1Nss

　　max,300Mbps@MCS15:2Nss

　　11g:

　　54,48,36,24,18,12,11,9,6,5.5,2,1Mbps

　　11b:

　　11,5.5,2,1Mbps

　　WLAN特性：

　　● 支持2.4GHz,兼容2.4GHz,IEEE802.11g,IEEE802.11n,

　　IEEE802.11b標準

　　● 支持 64/128/152-bit WEP 加密，同時支持 128 bit WPA

　　standard(TKIP/AES),IEEE802.1X 等安全加密機制。

　　● 支持 SSID 廣播控制和基于 MAC 地址的訪問控制

　　● 工作信道數：1-13

　　● 頻率范圍：2.4~2.4835GHz

　　● 展頻技術：DSSS(直接序列展頻)

　　● 數據調制方式：BPSK,QPSK,CCK and OFDM (BPSK/QPSK/16-QAM/64-QAM)

　　● 靈敏度@ PER(錯包率)：MCS15:-62dBm@10%PER;MCS7:

　　-65dBm@10%PER; 54M: -68dBm@10%PER; 11M:-84dBm@8% PER; 6M:-88dBm@10% PER;1M:-90dBm@8% PER (典型值)

　　● 傳輸距離：室內最遠60米，室外最遠150米(因環境而異)

　　● RF 功率：11n 13dBm 11g 13-15dBm, 11b 16-18dBm

　　● 天線類型：提供 I-PEX RF 同軸接口(50歐阻抗)，可以接不同類型的天線。

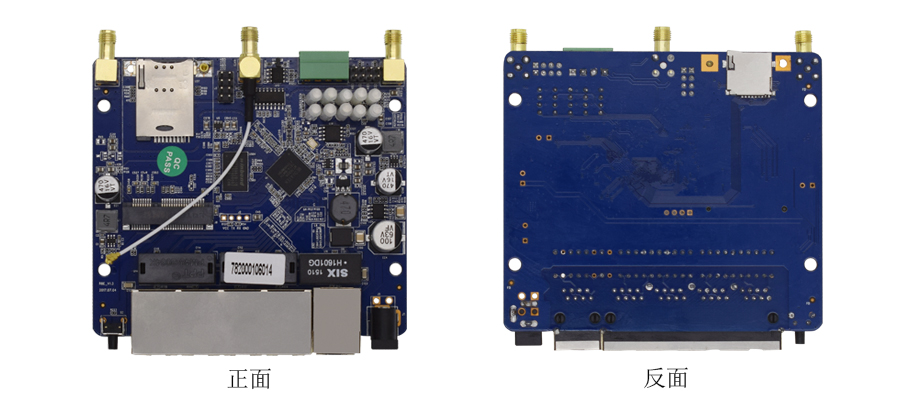

　　4.產品圖片

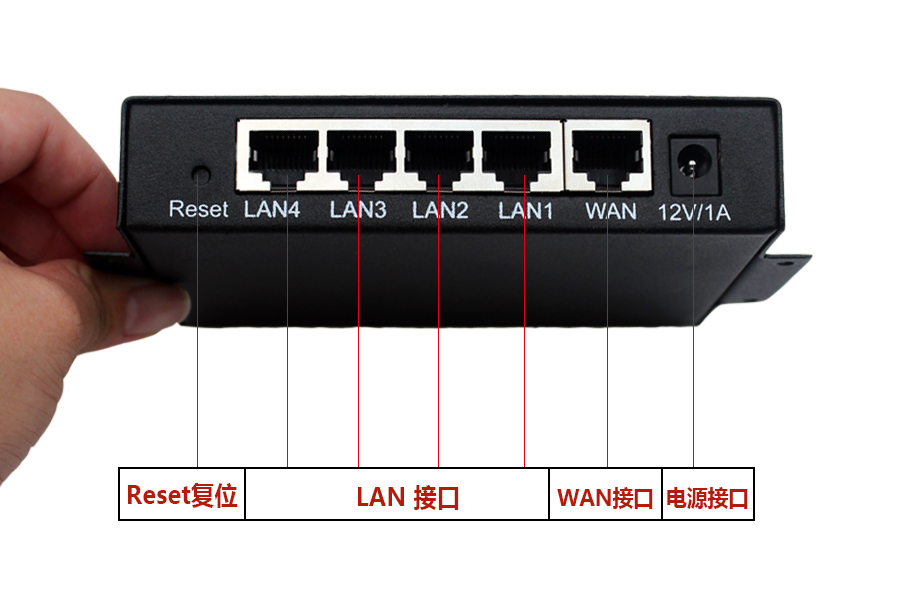

　　側面圖示

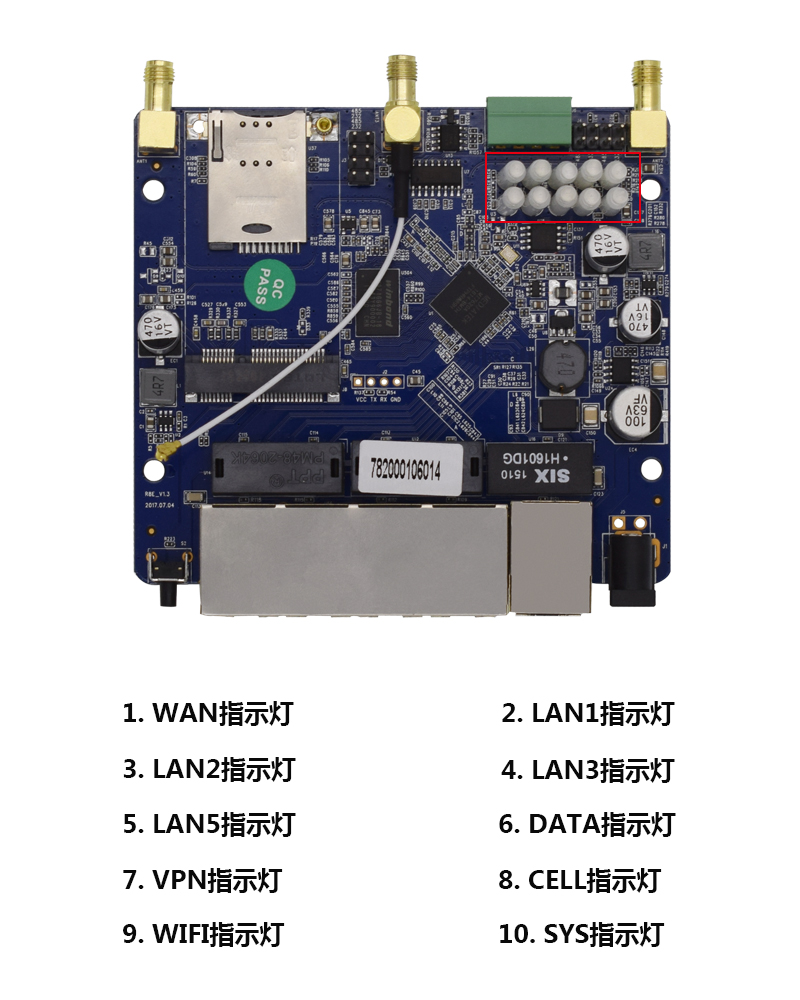

　　LED圖示

　　5.工作環境和熱系統設計：

　　模塊在自然通風條件下，

　　工作的溫度范圍為：-10 ~ 60℃，相對溫度 10%~90% 。

　　儲運的溫度范圍為：-20℃ - 70℃，相對溫度 5% - 95%

　　附加的散熱措施(參考下圖)：

　　1. 做了屏蔽罩兼容設計，如果不加屏蔽罩能過認證，則不加。

　　2. 頂層屏蔽罩的總高度為 10.0mm, 底層的總高度為 7.0mm,

　　以下內容僅供參考：

　　整機裝配后，根據結構要做散熱分析，總體要求 路由器模塊工作的最高溫度控制在60度以內。

　　6.安全和電磁兼容認證要求：

　　√ 要求通過 EMC 認證：CE認證 CLASS B 射頻雜散輻射 966 Chamber ETSI EN 300 328 TX operating 垂直/水平 30M-8G

　　√ 符合國家 ROHS 標準 (china)

　　7.環境測試和可靠性要求

　　√ 工作時間：連續工作 10000 小時

　　√ 高溫高濕測試: 50℃,相對溫度 90%，時間：18小時

　　√ 低濕測試：0℃，時間：18 小時

　　√ 批量老化要求：環境溫度，45±5℃，相對濕度保持 5%~90%。采用抗靜電老化實驗 8 小時高溫上電老化。

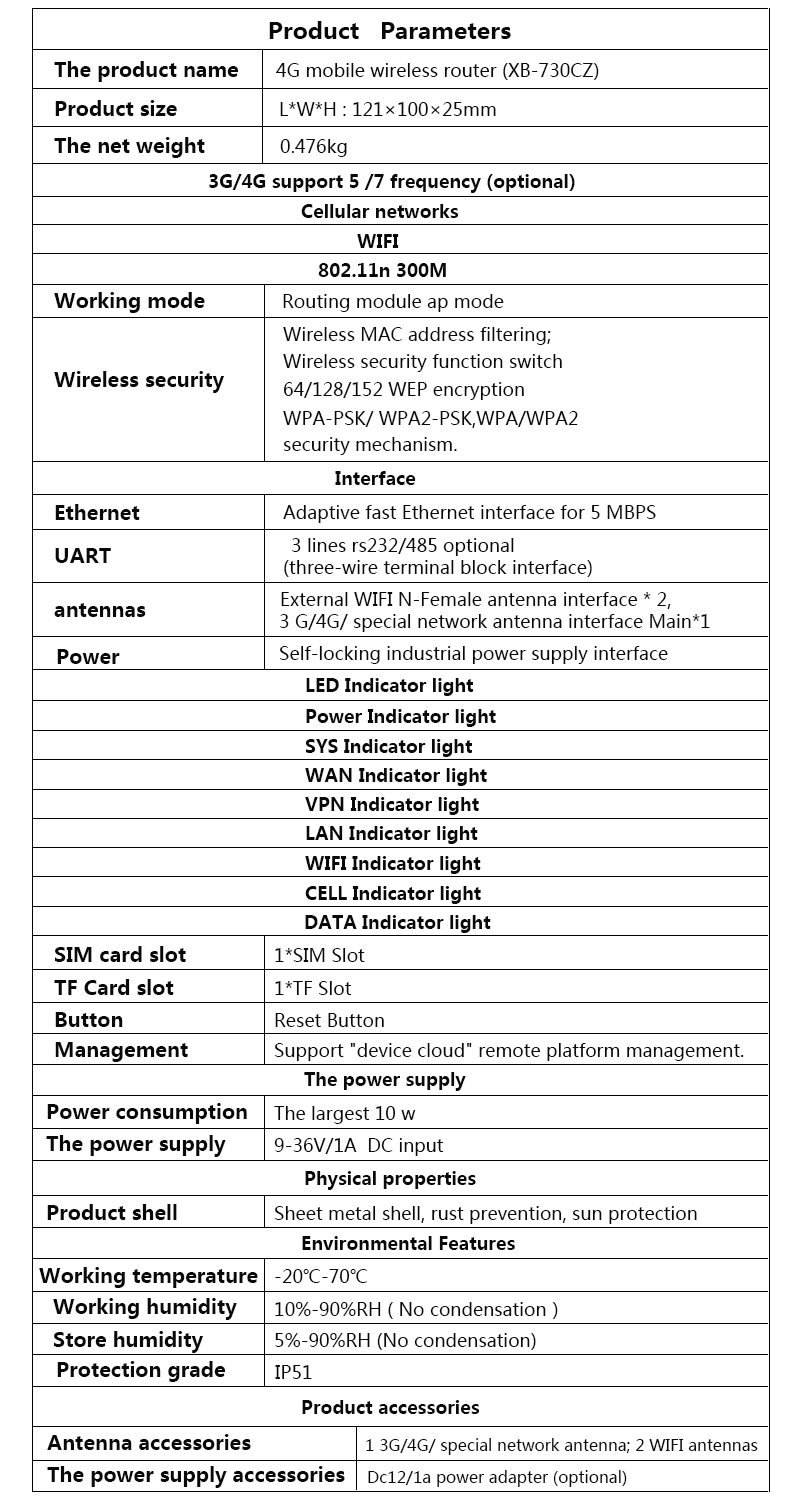

　　英文規格書如下：
