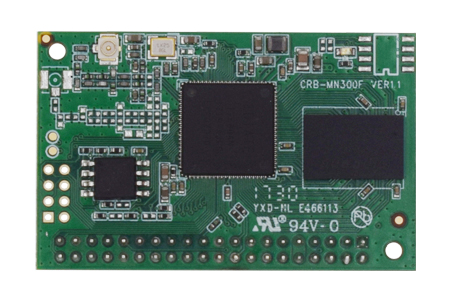

1.產品概述

   XB7688M是兼容IEEE802.11b/g/n的150Mbps內置無線路由模塊，它是一款適應于機頂盒\智能網關等無線網絡的WIFI模塊，該內置無線路由模塊提供一個48（2*20）Pin和2*4PIN接口用于連接至設備主板，具備無線路由所有功能、安全機制，支持 IEEE802.11g,802.11b,

802.11i,802.1X,802.3,802.3u,802.3X,802.11n標準，帶給用戶非凡的無線上網體驗。

賣點：

 ● 內置模塊，體積小巧，易于裝配

 ● 11N無線技術、150Mbps無線速率

 ● 支持MIMO無線技術能大幅加強其無線發射能力，并增強無線信號的穩定性、擴大無線覆蓋范圍

芯片方案：

XB7688M  802.11b/g/n  150M內置無線路由模塊方案是采 MTK  MT7688AN芯片，芯片整合了MIPS 24K 處理器，主頻580MHZ、Switch(MAC,PHY部分）以及集成了無線部分的 MAC、RF、PA、LNA部分，功能強大，集成度高。

內存（DDR2):64MB（字節）；閃存，（Flash):8MB(字節）

 芯片方案：

  XB7688M   802.11b/g/n  150M內置無線路由模塊方案是采 ATHEROS  MT7688AN芯片，芯片整合了MIPS 24K  處理器，主頻580MHZ、Switch(MAC,PHY部分）以及集成了無線部分的 MAC、RF、PA、LNA部分，功能強大，集成度高。內存（DDR2):64MB（字節）；閃存，（Flash):8MB(字節）

2.功能特性

PCI  Express 1.1接口

USB2.0接口

1個IEEE  802.3以太網LAN口

支持64/128bit  WEP,WPA/APA2 PSK

內置DHCP服務器，內置防火墻

兩路2.4GHz無線RF收發天線

供電電壓5V

512Mbit隨機存儲器

8MB SPI  Flash

20/40兆赫信道帶寬

支持OPENWRT系統

8MB  FLASH，64MB (512Mbit） DDR2

3.技術標準：

IEEE802.11b/802.11g/802.11n,IEEE802.3/802.3u

WLAN  Rate:

11n:

802.11n   HT20:max,72.2Mbps@MCS7:1Nss

              Max,144.4Mbps@MCS15:2Nss

802.11n   HT40:max,150Mbps@MCS7:1Nss

              max,150Mbps@MCS15:2Nss

11g:

54,48,36,24,18,12,11,9,6,5.5,2,1Mbps

11b:

11,5.5,2,1Mbps

WLAN特性：

●   支持2.4GHz,兼容2.4GHz,IEEE802.11g,IEEE802.11n,

  IEEE802.11b標準

●   支持 64/128/152-bit WEP 加密，同時支持 128 bit WPA

standard(TKIP/AES),IEEE802.1X  等安全加密機制。

●   支持 SSID 廣播控制和基于 MAC 地址的訪問控制

●   工作信道數：1-13

●   頻率范圍：2.4~2.4835GHz

●   展頻技術：DSSS（直接序列展頻）

●   數據調制方式：BPSK,QPSK,CCK and OFDM (BPSK/QPSK/16-QAM/64-QAM)

●   靈敏度@ PER（錯包率）：MCS15:-62dBm@10%PER;MCS7:

   -65dBm@10%PER;  54M: -68dBm@10%PER; 11M:-84dBm@8% PER; 6M:-88dBm@10% PER;1M:-90dBm@8% PER  (典型值）

●   傳輸距離：室內最遠60米，室外最遠150米（因環境而異）

●   RF 功率：11n  13dBm   11g  13-15dBm,  11b  16-18dBm

●    天線類型：提供 I-PEX RF 同軸接口（50歐阻抗），可以接不同類型的天線。

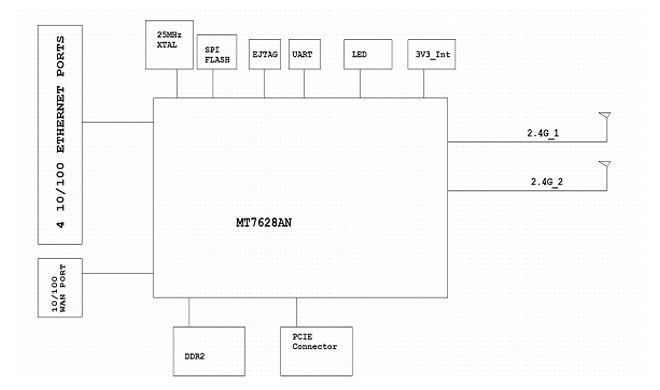

4.硬件框圖

管腳功能描述

 I.管腳分配圖

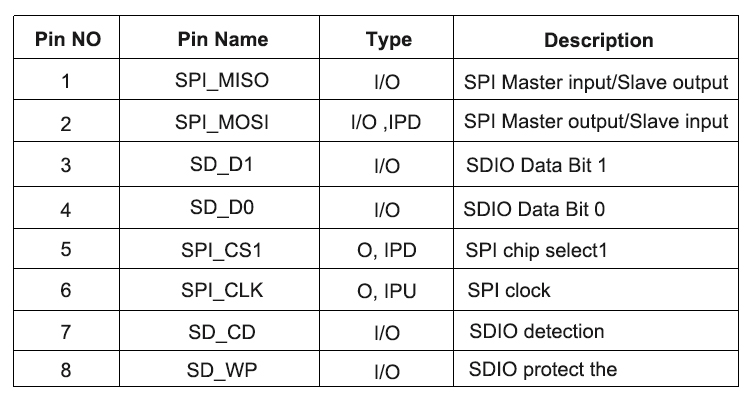

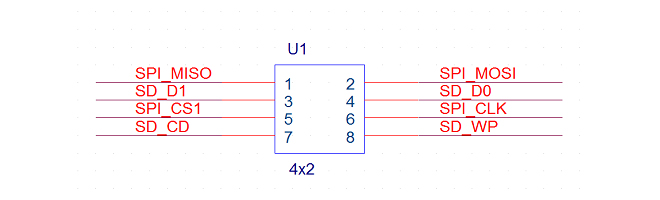

4X2管腳功能描述

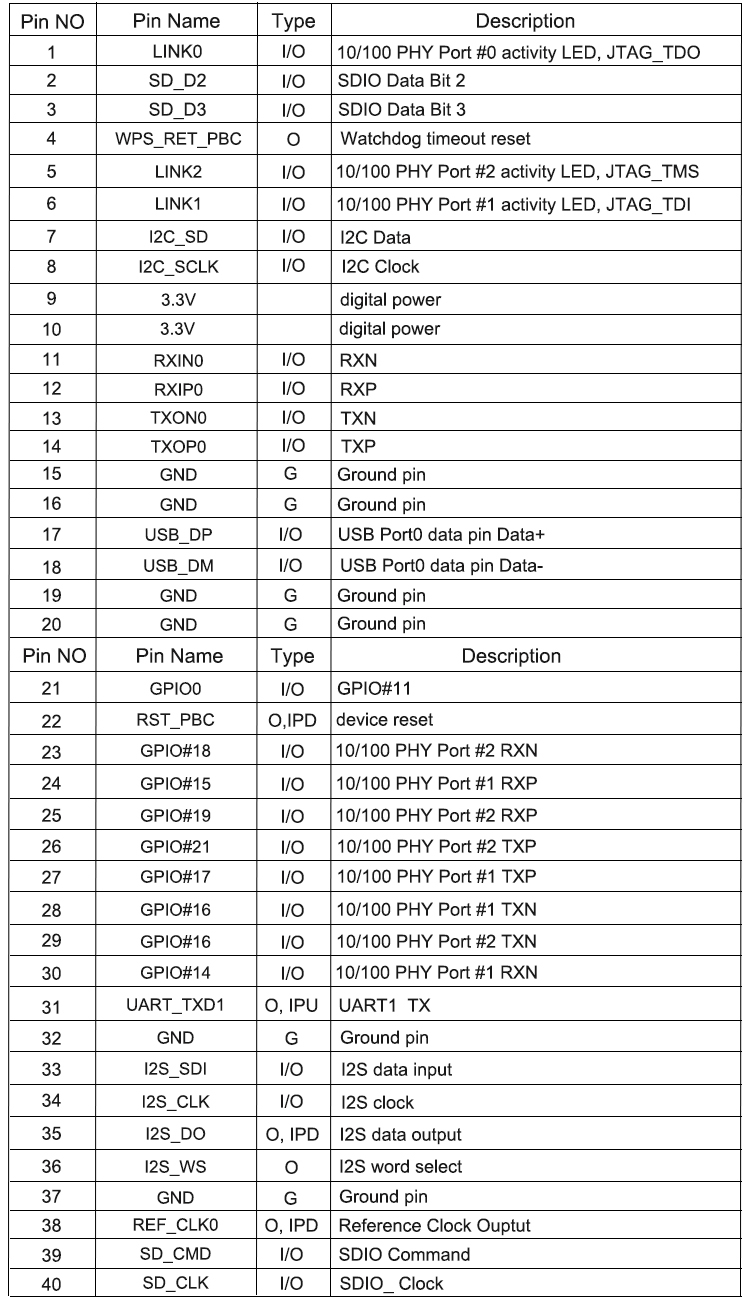

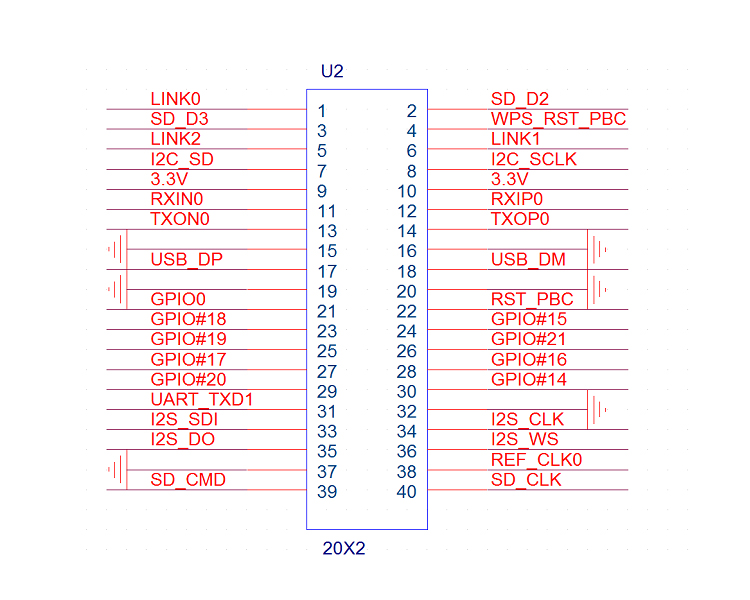

20X2管腳功能描述

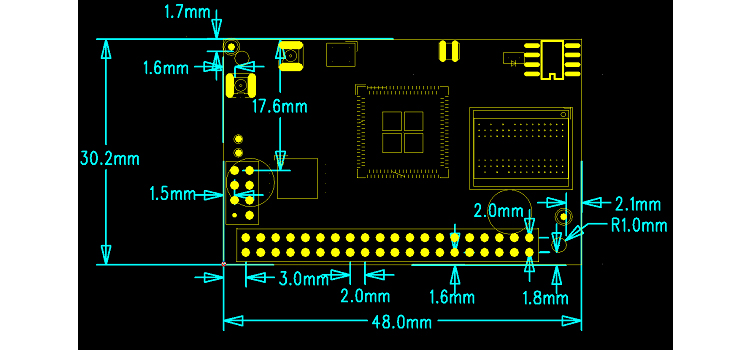

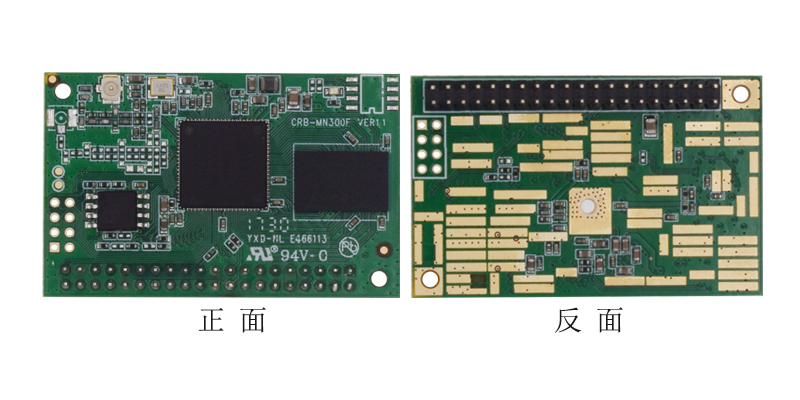

7.產品結構、尺寸

產品尺寸 ： 48 x30.2(mm)

8.工作環境和熱系統設計：

模塊在自然通風條件下，

工作的溫度范圍為：-10 ~ 60℃，相對溫度 10%~90% 。

儲運的溫度范圍為：-20℃ -  70℃，相對溫度 5% -  95%

附加的散熱措施（參考下圖）：

1. 做了屏蔽罩兼容設計，如果不加屏蔽罩能過認證，則不加。

2. 頂層屏蔽罩的總高度為 10.0mm, 底層的總高度為 7.0mm,

以下內容僅供參考：

整機裝配后，根據結構要做散熱分析，總體要求 AP模塊工作的最高溫度控制在60度以內。

9.安全和電磁兼容認證要求：

√  要求通過 EMC 認證：CE認證 CLASS B  射頻雜散輻射 966 Chamber ETSI EN 300 328  TX operating 垂直/水平 30M-8G

√  符合國家 ROHS 標準 (china)

10.環境測試和可靠性要求

√  工作時間：連續工作 10000 小時

√  高溫高濕測試: 50℃,相對溫度 90%，時間：18小時

√  低濕測試：0℃，時間：18  小時

√  批量老化要求：環境溫度，45±5℃，相對濕度保持 5%~90%。采用抗靜電老化實驗 8  小時高溫上電老化。
