當前位置:首頁 » 產品中心 » 路由模塊 » 鑫博QCA9531智能網關|WiFi路由方案Openwrt| 物聯網AP模塊|中繼器

鑫博QCA9531智能網關|WiFi路由方案Openwrt| 物聯網AP模塊|中繼器

產品分類： 路由模塊
  • 主芯片：ATHEROS AR9531
  • 規 格：4.5*4.5
  • 參 數：2.4GHz
訂購熱線：18025446846
  • 產品詳情

    • XB9531N模塊規格書

    1.產品概述

    XB9531N是兼容IEEE802.11b/g/n的300Mbps內置無線路由模塊，它是一款適應于機頂盒\智能網關等無線網絡的WIFI模塊，該內置無線路由模塊提供一個60（2*30）Pin接口用于連接至設備主板，具備無線路由所有功能、安全機制，支持 IEEE802.11g,802.11b,

    802.11i,802.1X,802.3,802.3u,802.3X,802.11n標準，帶給用戶非凡的無線上網體驗。

    賣點：

    ●  內置模塊，體積小巧，易于裝配

    ●  11N無線技術、300Mbps無線速率

    ●  支持 ATHEROS 無線技術能大幅加強其無線發射能力，并增強無線信號的穩定性、擴大無線覆蓋范圍

    芯片方案：

    XB9531N  802.11b/g/n  300M內置無線路由模塊方案是采 ATHEROS  AR9531芯片，芯片整合了MIPS 24K 處理器，主頻550MHZ、Switch(MAC,PHY部分）以及集成了無線部分的 MAC、RF、PA、LNA部分，功能強大，集成度高。

    內存（DDR2):128MB（字節）；閃存，（Flash):16MB(字節）



    2.功能特性

    PCI Express 1.1接口

    USB2.0接口

    4個IEEE 802.3以太網LAN口

    支持64/128bit WEP,WPA/APA2 PSK

    內置DHCP服務器，內置防火墻

    兩路2.4GHz無線RF收發天線

    供電電壓3.3V

    512M16bit隨機存儲器

    16Mb SPI Flash

    20/40兆赫信道帶寬

    支持OPENWRT系統

    16MB FLASH，128MB (1G bit） DDR2



    3.技術標準：

    IEEE802.11b/802.11g/802.11n,IEEE802.3/802.3u

    WLAN Rate:

    11n:

    802.11n  HT20:max,72.2Mbps@MCS7:1Nss

                  Max,144.4Mbps@MCS15:2Nss

    802.11n  HT40:max,150Mbps@MCS7:1Nss

                  max,300Mbps@MCS15:2Nss

    11g:

    54,48,36,24,18,12,11,9,6,5.5,2,1Mbps

    11b:

    11,5.5,2,1Mbps



    WLAN特性：



    ●  支持2.4GHz,兼容2.4GHz,IEEE802.11g,IEEE802.11n,

      IEEE802.11b標準

    ●  支持 64/128/152-bit WEP 加密，同時支持 128 bit WPA

    standard(TKIP/AES),IEEE802.1X 等安全加密機制。

    ●  支持 SSID 廣播控制和基于 MAC 地址的訪問控制

    ●  工作信道數：1-13

    ●  頻率范圍：2.4~2.4835GHz

    ●  展頻技術：DSSS（直接序列展頻）

    ●  數據調制方式：BPSK,QPSK,CCK and OFDM (BPSK/QPSK/16-QAM/64-QAM)

    ●  靈敏度@ PER（錯包率）：MCS15:-62dBm@10%PER;MCS7:

       -65dBm@10%PER; 54M: -68dBm@10%PER; 11M:-84dBm@8% PER; 6M:-88dBm@10% PER;1M:-90dBm@8% PER (典型值）

    ●  傳輸距離：室內最遠60米，室外最遠150米（因環境而異）

    ●  RF 功率：11n  13dBm   11g  13-15dBm,  11b  16-18dBm

    ●   天線類型：提供 I-PEX RF 同軸接口（50歐阻抗），可以接不同類型的天線。

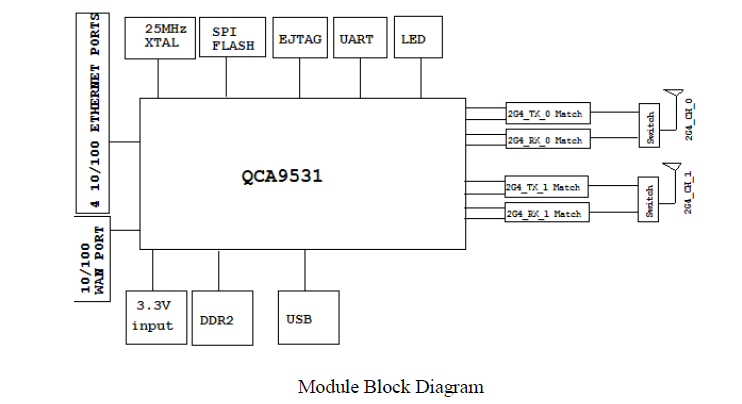

    4.硬件框圖



    5.產品圖片

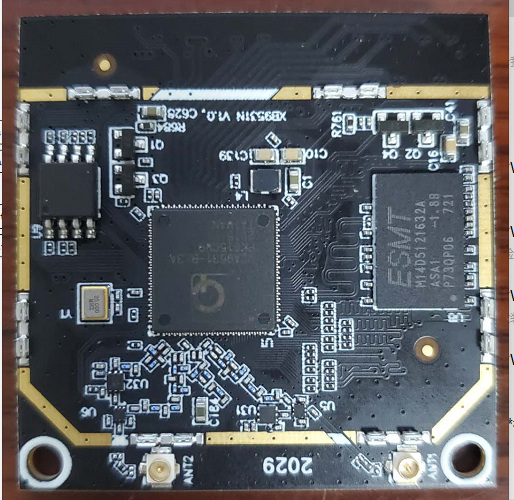

    頂層圖示



    底層圖示



    6.管腳功能描述

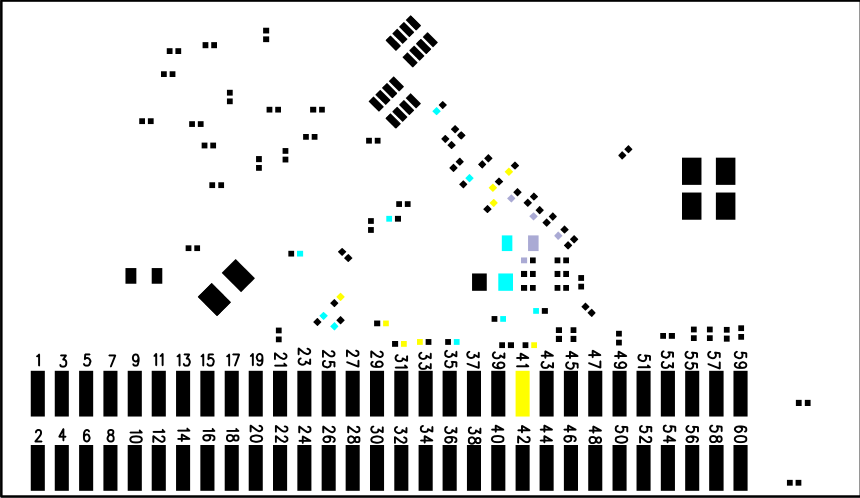

      I.管腳分配圖



    II.管腳功能描述

    Pin NO

    Pin Name

    Type

    Description

    1

    GND

    G

    Ground

    2

    GND

    G

    Ground

    3

    GPIO11

    I/O

    General Purpose I/O

    4

    P1_RX+

    IA

    Ethernet port 1 receive pair, can be grounded if not used

    5

    LED_LINK3

    I/O

    General Purpose I/O

    6

    P1_RX-

    IA

    Ethernet port 3 receive pair, can be grounded if not used

    7

    LED_LINK2

    I/O

    General Purpose I/O

    8

    P1_TX+

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    9

    GND

    G

    Ground

    10

    P1_TX-

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    11

    P3_TX-

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    12

    GND

    G

    Ground

    13

    P3_TX+

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    14

    P2_TX+

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    15

    P3_RX+

    IA

    Ethernet port 1 receive pair, can be grounded if not used

    16

    P2_TX-

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    Pin NO

    Pin Name

    Type

    Description

    17

    P3_RX-

    IA

    Ethernet port 3 receive pair, can be grounded if not used

    18

    P2_RX+

    IA

    Ethernet port 3 receive pair, can be grounded if not used

    19

    3.3V

    P

    Power

    20

    P2_RX-

    IA

    Ethernet port 3 receive pair, can be grounded if not used

    21

    3.3V

    P

    Power

    22

    GND

    G

    Ground

    23

    GPIO0

    I/O

    General Purpose I/O

    24

    P4_RX+

    IA

    Ethernet port 3 receive pair, can be grounded if not used

    25

    GPIO1

    I/O

    General Purpose I/O

    26

    P4_RX-

    IA

    Ethernet port 3 receive pair, can be grounded if not used

    27

    GPIO2

    I/O

    General Purpose I/O

    28

    P4_TX+

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    29




    30

    P4_TX-

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    31




    32

    P0_RX+

    IA

    Ethernet port 3 receive pair, can be grounded if not used

    33




    34

    P0_RX-

    IA

    Ethernet port 3 receive pair, can be grounded if not used

    35

    USB_DP

    IA/OA

    USB D+ signal; carries USB data to and from the USB 2.0 PHY

    36

    P0_TX+

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    37

    USB_DM

    IA/OA

    USB D- signal; carries USB data to and from the USB 2.0 PHY

    38

    P0_TX-

    IA

    Ethernet port 2 transmit pair, can be left open if not used

    39

    GPIO13

    I/O

    General Purpose I/O

    40

    GND

    G

    Ground

    41

    VDD25

    P

    Power

    42

    AVDD20

    P

    Power

    43

    RST_B

    IO

    This signal is internally pulled upto 3.3 V. I’s recommended to leavethis signal floating if resetting the chip externally is not required. Otherwise the RESET_L input must bedriven with 3.3 V logic

    Pin NO

    Pin Name

    Type

    Description

    44

    AVDD20

    P

    Power

    45

    JUMP_ST_SW

    I/O

    General Purpose I/O

    46

    GND

    G

    Ground

    47

    GND

    G

    Ground

    48

    SPI_MI_SO_DEV



    49

    3.3V

    P

    Power

    50

    SPI_CLK



    51

    3.3V

    P

    Power

    52

    SPI_MO_SI



    53

    INTERNTE_LED

    I/O

    General Purpose I/O

    54

    LED_LINK1

    I/O

    General Purpose I/O

    55




    56

    GPIO12

    I/O

    General Purpose I/O

    57

    UART_SIN

    I/O

    General Purpose I/O

    58

    UART_SOUT

    I/O

    General Purpose I/O

    59

    GND

    G

    Ground

    60

    GND

    G

    Ground





    7.工作環境和熱系統設計：

    模塊在自然通風條件下，

    工作的溫度范圍為：-10 ~ 60℃，相對溫度 10%~90% 。

    儲運的溫度范圍為：-20℃ - 70℃，相對溫度 5% - 95%

    附加的散熱措施（參考下圖）：

    1. 做了屏蔽罩兼容設計，如果不加屏蔽罩能過認證，則不加。

    2. 頂層屏蔽罩的總高度為 10.0mm, 底層的總高度為 7.0mm,



    以下內容僅供參考：

    整機裝配后，根據結構要做散熱分析，總體要求 AP模塊工作的最高溫度控制在60度以內。



    8.安全和電磁兼容認證要求：

    √ 要求通過 EMC 認證：CE認證 CLASS B 射頻雜散輻射 966 Chamber ETSI EN 300 328 TX operating 垂直/水平 30M-8G

    √ 符合國家 ROHS 標準 (china)



    9.環境測試和可靠性要求

    √ 工作時間：連續工作 10000 小時

    √ 高溫高濕測試: 50℃,相對溫度 90%，時間：18小時

    √ 低濕測試：0℃，時間：18 小時

    √ 批量老化要求：環境溫度，45±5℃，相對濕度保持 5%~90%。采用抗靜電老化實驗 8 小時高溫上電老化。
