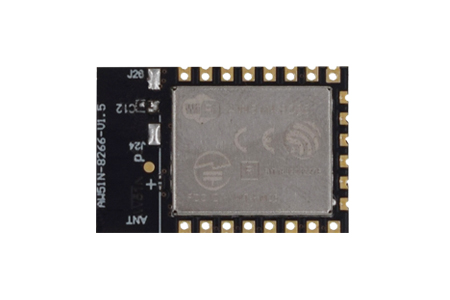

1． 產品概述

AW51N-ESPM4是由深圳市鑫博創美電子科技有限公司開發的一款低功耗嵌入式Wi-Fi模塊。它由一個高集成度的無線射頻芯片ESP8266和少量外圍器件構成，

內置了Wi-Fi網絡協議棧和豐富的庫函數。內嵌低功耗的32位CPU，50KB SRAM和豐富的外設資源。該模塊是一個RTOS平臺，集成了所有Wi-Fi MAC以及

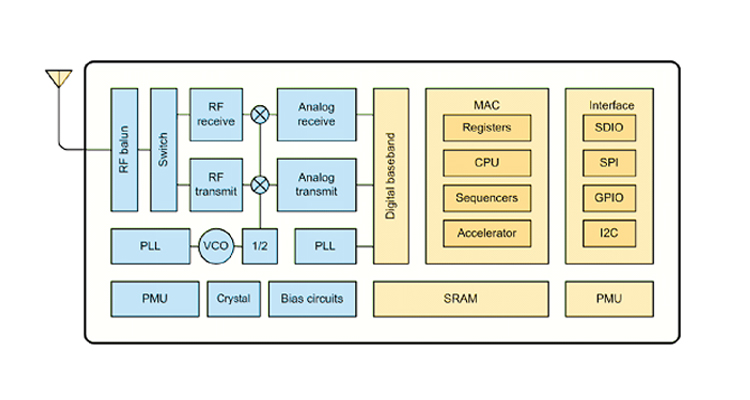

TCP/IP 協議的函數庫。用戶可以基于這些開發滿足自己需求的嵌入式 Wi-Fi產品，功能原理圖如圖1所示：

                                                                                                      圖1

1.1特點

•  802.11 b/g/n

• 內置低功耗 32 位 CPU：可以兼作應用處理器

• 內置 10  bit 高精度 ADC

• 內置 TCP/IP  協議棧

•  內置 TR  開關、balun、LNA、功率放大器和匹配網絡

•  內置 PLL、穩壓器和電源管理組件

•  支持天線分集

•  STBC、1x1  MIMO、2x1  MIMO

•  A-MPDU 、A-MSDU  的聚合和 0.4  s 的保護間隔

•  WiFi @ 2.4 GHz，?支持 WPA/WPA2  安全模式

•  支持 STA/AP/STA+AP  工作模式

•  支持 Smart  Config 功能（包括 Android  和 iOS  設備）

•  SDIO 2.0、(H)  SPI 、UART、I2C、I2S、IR  Remote Control、PWM、GPIO

•  深度睡眠保持電流為 10 uA，關斷電流小于 5 uA

•  作溫度范圍： -40℃ -  85℃

1.2 主要應用領域

•  智能家居

•  家庭自動化

•  智能插座、智能燈

•  網狀網絡

•  工業無線控制

•  嬰兒監控器

•  網絡攝像機

•  傳感器網絡

•  可穿戴電子產品

•  無線位置感知設備

•  安全 ID  標簽

•  無線定位系統信號

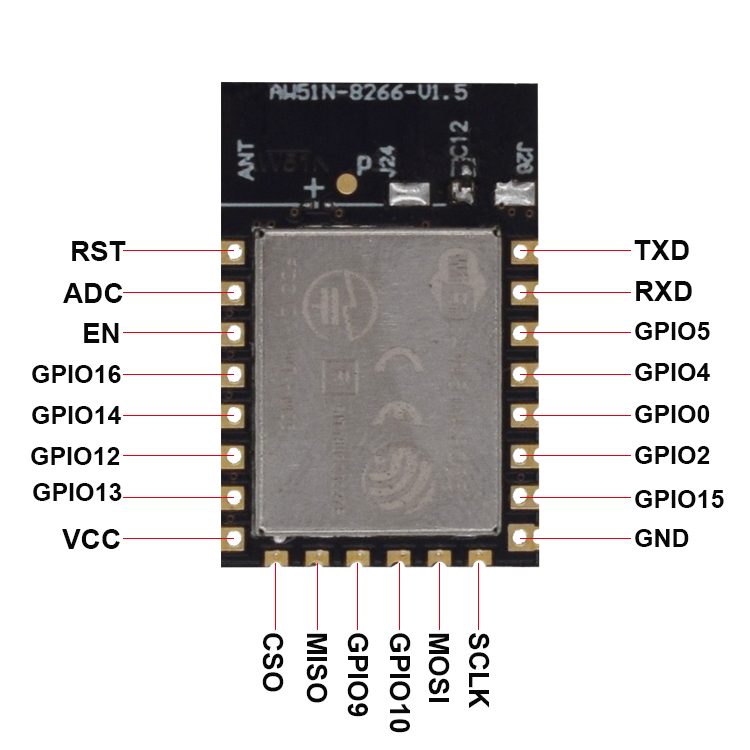

2. 模塊接口

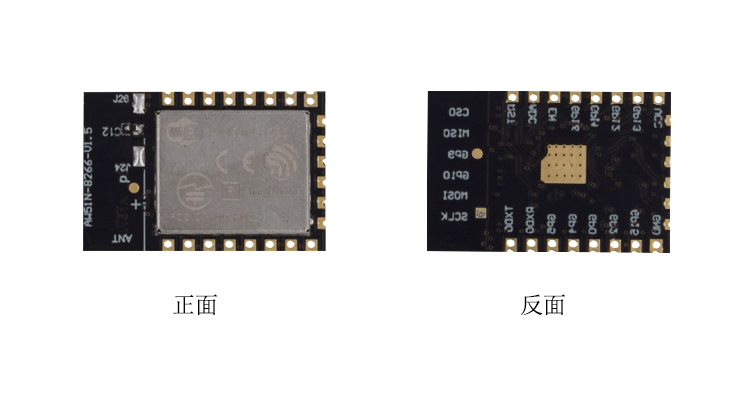

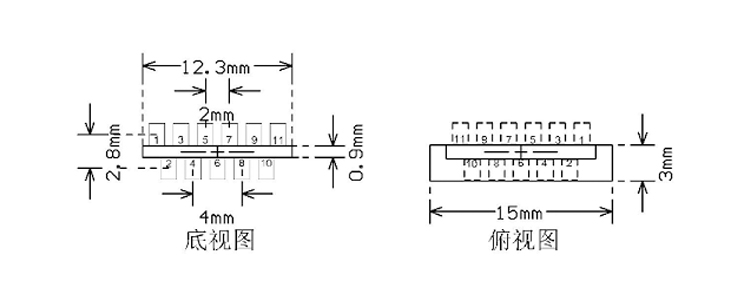

2.1尺寸封裝

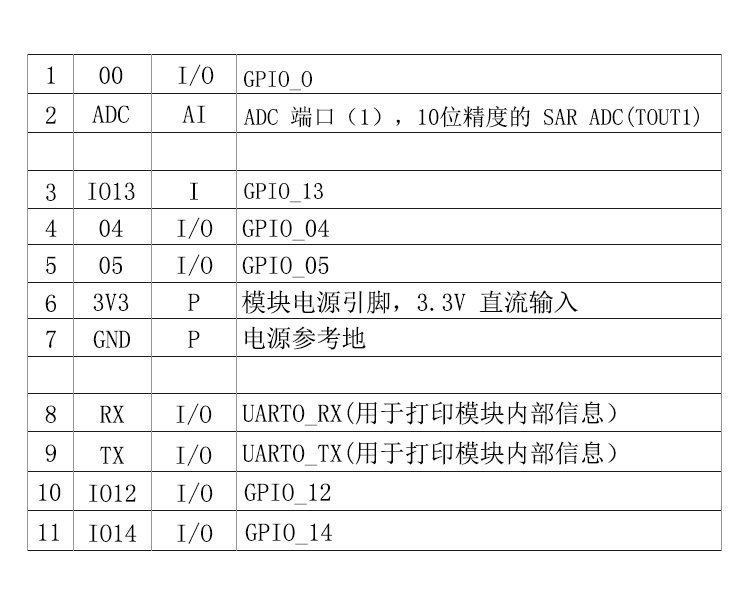

2.2引腳定義

說明：P表示電源引腳，I/O 表示輸入輸出引腳，AI 表示模擬輸入引腳。

 (1): 該引腳只可作 ADC 口，不可用作普通 IO口，不使用時，需懸空處理。

        作為 ADC 輸入口時，輸入電壓范圍限定為 0~1.0V。

 (2):  UART0 為用戶串口，模塊上電啟動時，串口有信息輸出，用戶可以忽略。

3. 電氣參數

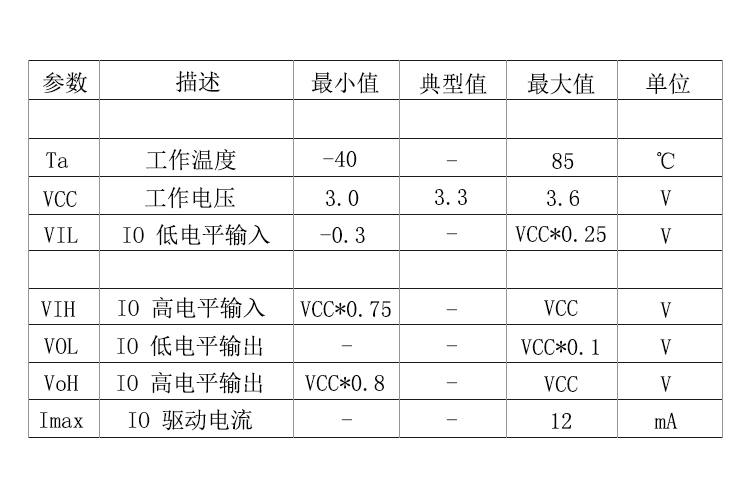

3.1 工作條件

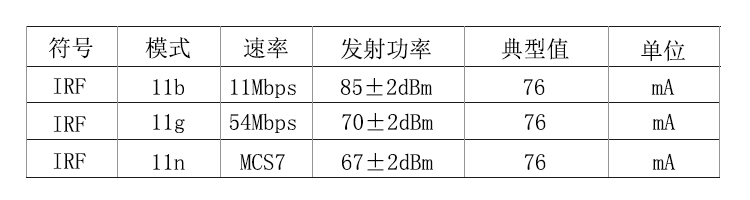

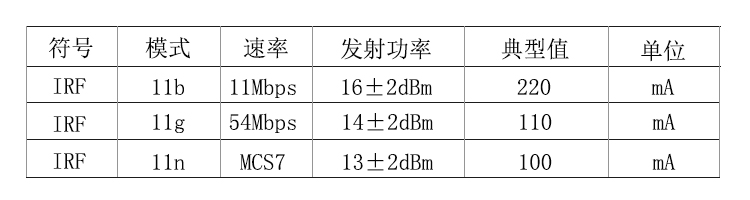

3.2  WIFI 發射功耗

3.3  WIFI 接收功耗

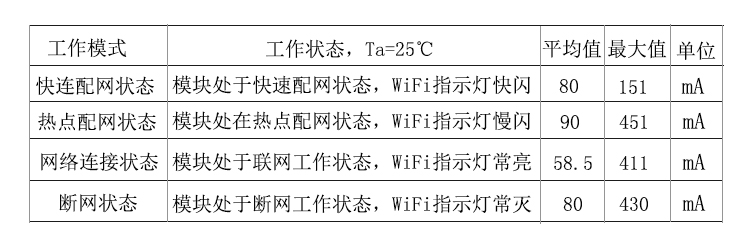

3.4 工作模式下功耗

4. 射頻特性

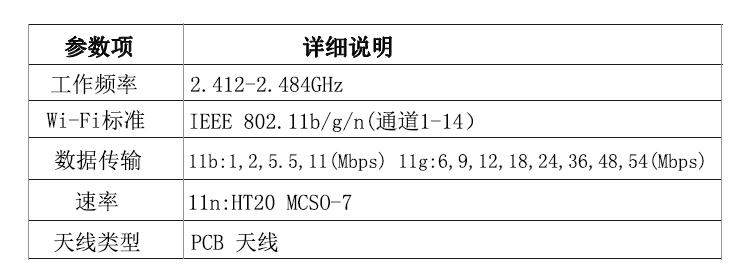

4.1  基本射頻特性

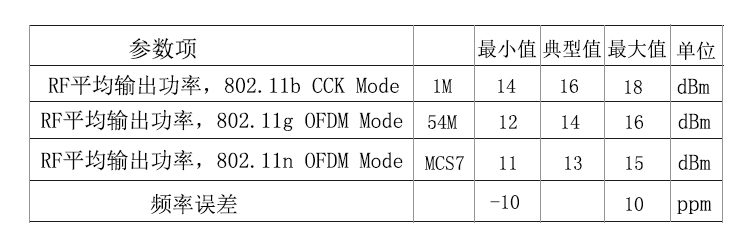

4.2  Wi-Fi 輸出功率

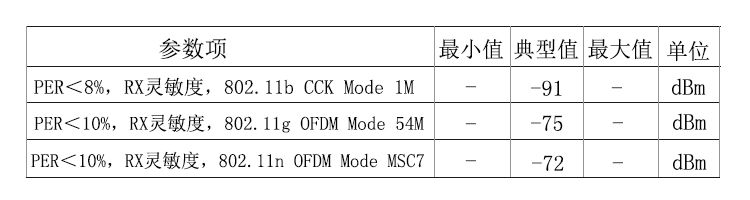

4.3  Wi-Fi 接收靈敏度

5.1 天線類型

PCB 板載天線和焊外接天線 2種接入方式

5.2 降低天線干擾

在 Wi-Fi模塊上使用PCB板載天線時，為確保 Wi-Fi性能的最優化，建議模塊天線部分和其他金屬件距離至少在 15mm以上。

用戶 PCB板在天線區域勿走線甚至覆銅，以免影響天線性能。

6.封裝庫及外圍應用原理圖

6.1 封裝庫

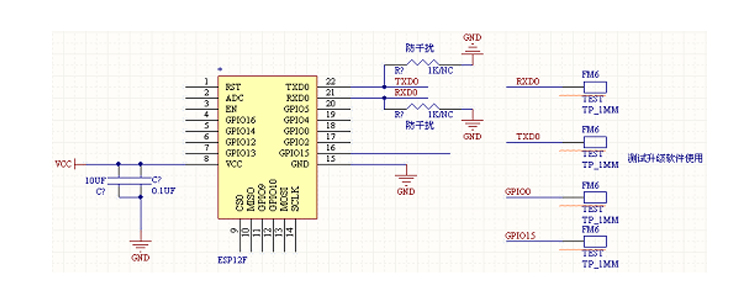

6.2 外圍應用原理圖

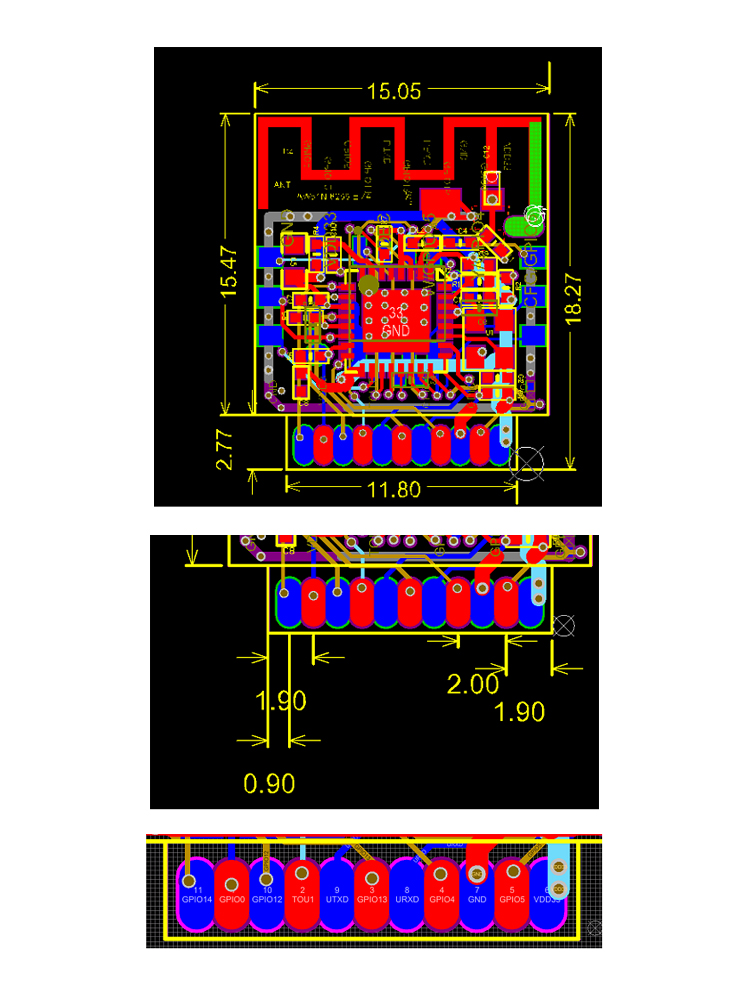

6.3  PCB封裝圖

6.4  生產指南

出廠的模塊存儲條件如下:

1.防潮袋必須存儲在溫度<30℃，濕度<85%RH的環境中。

2.干燥包裝的產品，其保質期應該是從包裝密封之日起6個月的時間。

   注意事項:

1.在生產全過程中，各工位操作人員必須戴靜電環。

2.操作時，嚴防模塊沾水或污物

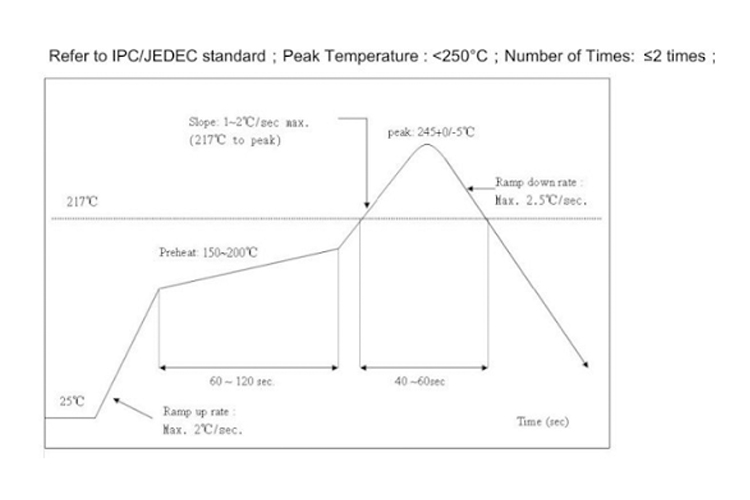

6.5  推薦爐溫曲線
