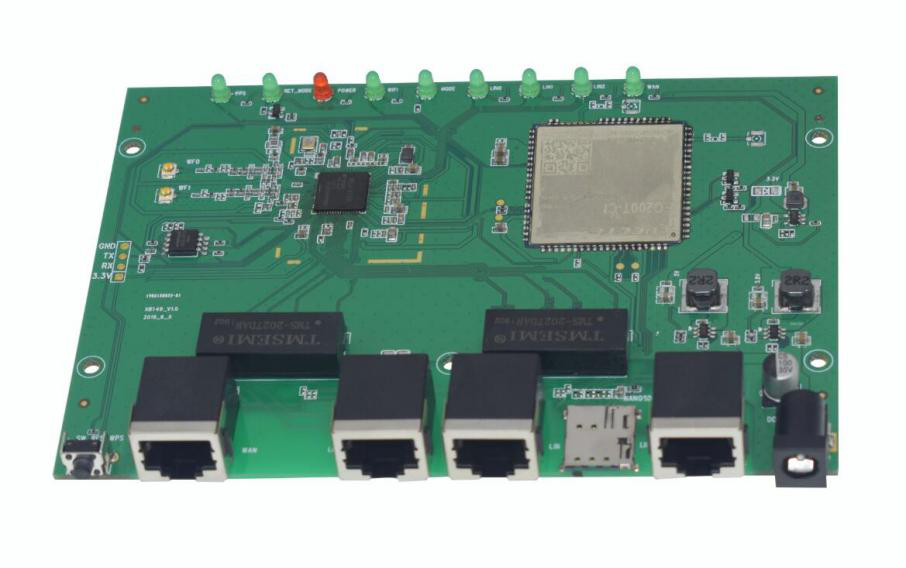

3G/4G 工業增強型路由器板卡

型 號：XB749

網絡制式：LET/WCDMA/EVDO

接口類型：WAN/LAN/UART/WIFE/LTE

溫 度：95%無凝結

溫度范圍：-30 ℃~80℃（工作溫度） -45℃~90℃（儲存溫度）

PCBA尺 寸：138.00mm x96.489mm x1.6mm

簡介：XB749系列3G/4G/專網-WIFI無線路由器，采用3G/4G/專網高速無線網絡作為數據載承網絡，運用高性能的32位嵌入式處理器，支持802.11N，最高300Mbps的傳輸速率，提供1個10/100M以太網（WAN）接口和3個10/100M以太網（LAN）接口，支持IP與MAC綁定功能，可以有效防止網絡攻擊。支持SSID廣播控制，有效防止SSID廣播泄密。內置防火墻功能，支持域名過濾和MAC地址過濾，可以針對地開放指定計算機的上網權限，它主要應用于行業用戶的數據傳輸業務，支持數據透明傳輸，圖像傳輸，設備監控以及無線路由上網等功能。為企業應用互聯網提供安全高速的無線連接。無論你身在何處，您的設備都可以借助遍布全球的3G/4G/專網網絡快速接入互聯網。

該產品已廣泛應用于物聯網產業鏈中的M2M行業，如智能電網、智能交通、智能家居、金融、移動POS終端、供應鏈自動化、工業自動化、智能建筑、消防、公共安全、環境保護、氣象、數字化醫療、遙感勘測、軍事、空間探索、農業、林業、水務、石化、煤礦等領域。

功能特點：

l 多種3G/4G/專網;網絡支持;良好的兼容性

支持多種3G/4G/連接模式和通信模塊，適用于不同領域的網絡制式（5頻/7頻/全網通可選），提高聯網性能支持專網接入，適用性廣。

l 完備的路由功能支持  適應多種不同應用

內置網絡地址轉換（NAT）功能，支持虛擬服務器和DMZ主機

內建DHCP服務器，同時可進行靜態地址分配。

內置防火墻功能。支持域名過濾和MAC地址過濾，可以有針對地開放指定計算機的上網權限。

支持IP與MAC綁定功能，可以有效防止網絡攻擊。

內置靜態路由功能，可以根據需要構建特殊的網絡拓補。

支持QOS

l 豐富的硬件接口，提供廣闊的使用空間

提供1個10/100M以太網（WAN）接口，可連接xDSLmodem/cable modem/Ethernet

提供3個10/100M以太網（LAN）接口，適合各種工業應用環境。

l 芯片級的WIFI支持  更加流暢的使用體驗

支持802.11b/g/n標準，最高300Mbps的傳輸率。

支持中英文SSID廣播控制，有效防止SSID廣播泄密。

多種加密方式。

支持路由模式和AP模式。

支持WDS無線網絡擴展。

l 友好的人機界面  方便用戶使用

支持中英文界面。

支持WEB軟件升級，可以免費獲得路由器的最新軟件。

支持“設備云”遠程和WEB管理。

l 牢固的工業化設計  適合惡劣環境使用

標準IPEX天線和NANOSIM卡接口。

工業設計，堅固可靠，抗干擾性強。

優化電磁兼容性設計。

l 專業的VPN支持  提供更高的安全

支持PPTP、L2TP、IPSEC、GRE應用

支持多種加密模式。

連接文庫可靠。

l 雙線熱備功能（fail over）

支持VRRP協議。

靈活設置路線優先級，流暢切換WAN/4G線路。

l “設備云”遠程管理

支持設備云遠程管理平臺的接入，遠程監控設備狀態、設備參數修改、固件升級、流量告警等，為用戶提供遠程遙測領域的一站式解決方案。

規格參數

3G/4G  支持5頻/7頻（可選）

蜂窩網絡WIFI

802.11n 300M

工作模式  路由模式，AP模式

無線安全  無線MAC地址過濾

無線安全功能開關

64/128/152位WEP加密

WAP-PSK/WPA2-PSK，WPA/WPA2安全制

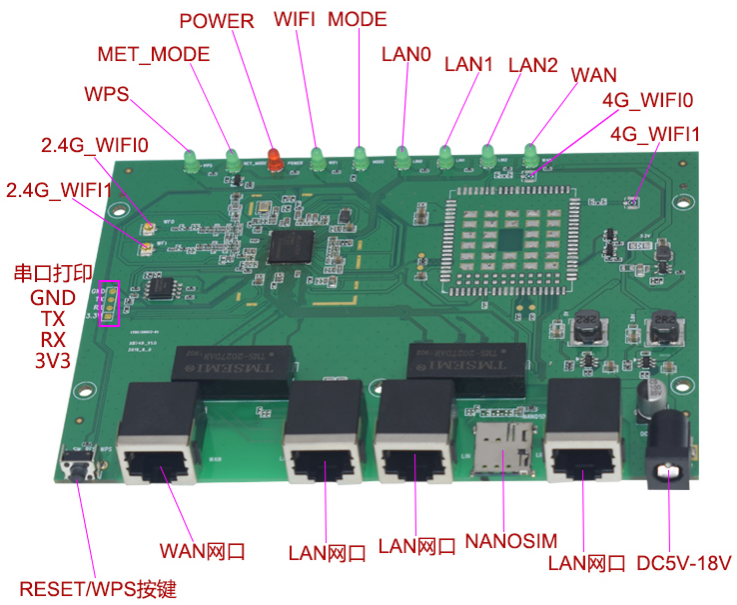

接口

Ethernet  4個百兆網卡自適應快速以太網接口

Antennas  外置WIFI N-Female天線接口*2，3G/4G專網天線接口Main*2

UAUT     串口打印

Power  DC接口

LED  WPS指示燈

POWER指示燈

WAN指示燈

WIFI指示燈

LAN指示燈*3

MODE_LED指示燈

NET_MODE_LED指示燈

NANO卡槽  1*NANOSIM slot

按鈕   Reset按鈕

功耗   最大10W

電源   5V/2A  DC input

物理特性

產品外殼  可配五金外殼，防銹，防曬

環境特征

溫度   工作溫度：-20 ℃~70℃（可以為北方使用環境定制加溫模塊）

儲存溫度：-45℃~90℃

濕度   工作濕度：10%~90%RH不凝結

   儲存濕度：5%~90%RH不凝結

防護等級  IP51

產品配件

天線配件  2根3G/4G/專網天線

   2根WIFI天線

電源配件  DC12V/1A電源適配器（可選）

產品型號

XB749  Router  1WAN，3LAN，LTE（5模/7模），WIFE 802.11b/g/n  2.4G

1.產品概述

（一）、工業級應用設計

1、采用高性能工業級3G或4G無線模塊。

2、采用高性能MT7628K通信處理器。

3、采用金屬外殼，保護等級IP30。

4、寬電壓輸入（DC 5V-18V）。

（二）、穩定可靠

1、WDT看門狗設計，保證系統穩定。

2、以太網接口內置1.5KV電磁隔離保護。

3、NANOSIM卡接口內置15KV ESD保護。

（三）、標準接口

1、提供標準有線WAN口，可連接ADSL撥號上網。

2、NANOSIM卡、3G/4G模塊接口可實現3G/4G上網，以及本地資源存儲。

3、可登陸云管理平臺，實現遠程設備管理（可選）。

4、WEB后臺管理。

（四）、功能強大

1、可以實現本地高速、免流量觀看視頻，瀏覽新聞咨詢等，本地資源可實現自動更新,無需人工操作。

2、可實現商家廣告展示，廣告內容支持文字、圖片、FLASH、流媒體等內容。需自行升級OPENWRT軟件。

3、大功率WIFI，覆蓋無死角，可實現3G、4G,以及有線撥號上網。

4、支持各種認證方式（QQ號、微信號、手機號）上網，方便廣告運營商收集用戶信息和

   記錄，從而進行大數據挖掘（可選）。

5、智能流量控制，即使大量用戶同時上網也能暢通無阻。

6、支持遠程升級路由器系統。

7、支持多種WAN連接方式，包括靜態IP,DHCP，L2TP ，PPTP，PPPOE，3G/HSPA/4G。

8、支持VPN client（PPTP，L2TP，OPENVPN，IPSEC 和 GRE）（可選）。

9、支持VPN sever（PPTP，L2TP，OPENVPN，IPSEC 和 GRE）（可選）。

10、WIFI支持802.11b/g/n,支持 AP、Client、中繼以及WDS等多種工作模式（可選）。

11、WIFI支持WEP,WPA，WPA2等多種加密方式。

12、支持各種防火墻功能，MAC地址過濾，IP地址過濾，URL過濾。

13、支持國內外多種DDNS。

14、支持IP 、MAC地址綁定，MAC地址克隆。
