智慧家庭和智能家居一直是近年來的熱門話題，其中可視門鈴作為連接室內和室外的一款產品，對安全性的需求使其必不可少并要求其實時在線，所以低功耗又是其中一項最重要的需求，為減少布線及簡化房間設施，無線網絡的需求也被提出，所以低功耗WiFi可視門鈴應運而生。此款產品有涉及到哪些芯片呢，鑫博創美broadcam.cn作為一家專業的WIFI方案及模塊制造商，下面對可視門鈴進行簡述。

①主CPU

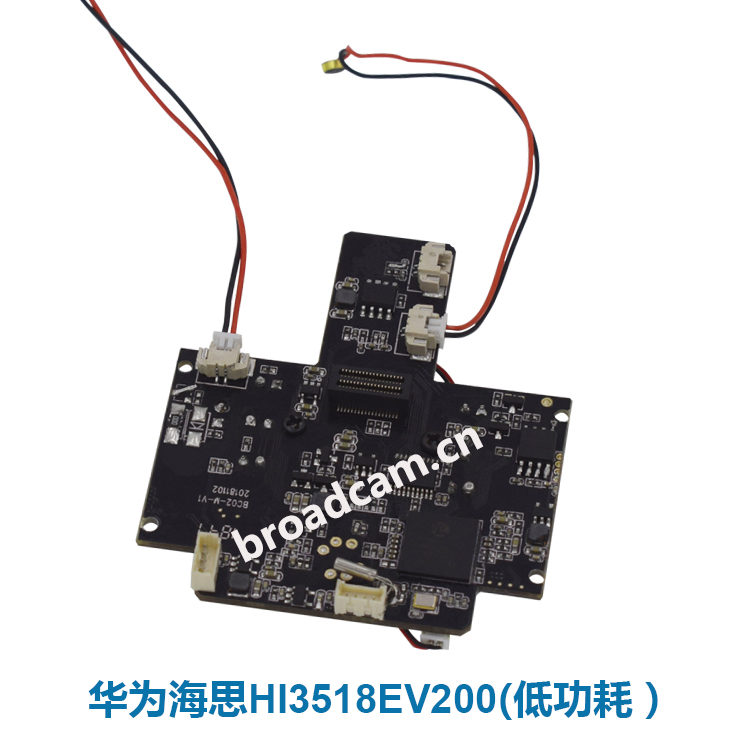

  Hi3518EV200是華為海思半導體推出一款主要應用于高清IPC及智能門鈴產品中的一款高性能CPU，它集成有新一代的ISP和H.264解碼器。Hi3518采用了優化的圖像處理算法，低功耗框架技術，在滿足客戶差異化產品功能、性能、圖像質量要求的同時，可大大降低產品BOM成本。

② PMU

    ACT8946AQJ203-T是一款完整的、經濟高效的電源管理解決方案，針對獨特的電源、電壓排序和控制要求進行了優化。它非常適合各種高性能便攜式手持應用，如人機界面，控制面板，智能電網基礎設施，網關，M2M系統，二維條碼掃描儀，條碼打印機，機器視覺設備以及家庭和商業用途樓宇自動化，POS終端，醫療設備和白色家電。該器件將完整的電池充電和管理系統與七個電源通道集成在一起。該器件具有三個降壓型DC / DC轉換器和四個低噪聲，低壓差線性穩壓器，以及具有先進ActivePath系統電源選擇功能的完整電池充電解決方案。

③ MCU

   STM8L15x超低功耗系列具有增強型STM8 CPU內核，可提供更高的處理能力（16 MHz時最高可達16 MIPS），同時保持CISC架構的優勢，提高代碼密度，提供24位線性尋址空間 以及針對低功耗操作的優化架構。

④ LDO

  TLV700-Q1系列是德州儀器TI推出的一款低靜態電流具有極高線性及負載響應特性的低壓差性能穩壓器LDO。該線性穩壓器芯片的靜態電流只達到31uA，特別適合于像攝像機模塊、圖像感知傳感器等產品中，并在對功耗要求比較高的智能可視門鈴中應用廣泛。

  BL9193適用于對性能和空間要求苛刻的便攜式RF和無線應用。 BL9193的性能針對電池供電系統進行了優化，可提供超低噪聲和低靜態電流。 噪聲旁路引腳可用于進一步降低輸出噪聲。穩壓器的接地電流僅略有增加，進一步延長了電池的使用壽命。 BL9193還可與低ESR陶瓷電容一起使用，從而減少電源應用所需的電路板空間數量，這對于手持式無線設備至關重要。 BL9193在關斷模式下消耗電流小于0.01μA，開啟時間短于50μs。 其他功能包括超低壓差，高輸出精度，限流保護和高紋波抑制比。 采用SC-70，SOT-23封裝的5引腳。

  BUxxTD3WG系列是ROHM半導體公司的具有200mA輸出的高性能FULL CMOS穩壓器，具有通用封裝SSOP5（2.9 mm×2.8 mm×1.25 mm，類似于SOT23-5）。盡管它低電路電流消耗有35μA，但它具有出色的噪聲特性和負載響應特性。 它適用于各種應用，如用于邏輯IC，RF和照相機模塊的電源。

BL8064是一個正電壓輸出組，低功耗，低電壓，三端穩壓器。它可以提供200mA的輸出電流時，輸入輸出電壓差滴下（VOUT = 2.8V），對BL8064極低功耗（IQ = 1.0ua）可以大大提高電池壽命。BL8064可以為1.1V - 5.5V的輸出值范圍為0.1V的步驟。它也可以按命令定制，它包括高精度基準電壓源，誤差放大器，電流限制電路和輸出驅動模塊。BL8064具有良好的負載瞬態響應和良好的溫度特性，并采用微調技術保證輸出電壓精度在±2%。

⑤ DC/DC

  TPS62740是TI(德州儀器)的一款降壓轉換器，典型值為360MA的靜態電流，并且搭配微型2.2UH電感和10UF輸出電容一起工作。這款基于DCS-Control的全新器件將輕負載效率范圍擴展到10UA負載電流以下。TPS62740支持高達300MA的輸出電流，主要用在可視門鈴，可穿戴設備及智能終端等消費電子類產品上。

⑥ SPI FLASH

   W25Q64是華邦(winbond)推出的一款雙/四通道的串型Nor Flash，該芯片分為兩個系列：W25Q64FV和W25Q64FW，其廣泛應用于各類便攜式設備中。其中W25Q64FV與W25Q64FW的主要區別就在于其供電電壓不同，W25Q64FV為2.7到3.6V供電，而W25Q64FW則為1.8V供電，在對功耗要求比較高的智能可視門鈴方案中W25Q64FW成了不二之選。

⑦ EEPROM

  FM24C02是上海復旦微生產的一款2048位的串行電可擦除只讀存儲器，內部組織為256個字節，每個字節8位，該芯片被廣泛應用于低電壓及低功耗的工商業領域。例如：可視門鈴，智能終端產品上。

  Atmel的AT24C08C提供8192位串行電可擦除可編程只讀存儲器（EEPROM），每個存儲單元有1024字，每個字為8位。該器件針對需要低功耗和低電壓操作的許多工業和商業應用進行了優化。AT24C08C采用節省空間的8引腳PDIP，8引腳JEDEC SOIC，8引腳TSSOP，8引腳UDFN，5引腳SOT23和8引腳VFBGA封裝，可通過2線串行接口。

⑧K類音頻功放

  AW8733是內部集自適應電荷泵電路的新一代的K類音響功率放大器。輸入信號幅度較低時，AW8733工作在D類模式，效率最高可達90%。在輸入幅度較高時，主動升壓到6.3V，音效更加震撼。AW8733還集成了消噪功能，能降低功放的底噪，更能降低射頻靈敏度。超低的PSRR能夠有效抑制電源波動帶來的傳導所致TDD噪聲。在鋰電池供電時，即使電池電壓不斷下降也能持續提供2.3W的輸出功率。主要用在手機，數碼相框，智能門鈴上。

⑨ 8位IO-SWITCH芯片

  SN74CB3Q3245是一個高帶寬FET總線開關，利用電荷泵提升通過晶體管的柵極電壓，從而提供一個低而平坦的通態電阻（Ron）。低電平和平坦的導通電阻允許最小的傳播延遲，并支持在數據輸入/輸出（I/O）端口上的軌到軌交換。該芯片還具有低數據I/O電容，以盡量減少電容負載和數據總線上的信號失真。專為支持高帶寬應用而設計的，SN74CB3Q3245提供了一個優化的接口解決方案，非常適合寬帶通信、網絡和數據密集型計算系統。

  以上所列型號為基于海思Hi3518EV200的低功耗WiFi可視門鈴方案的其中一種BOM搭配，客戶可能根據需求會進行一些改動，但據筆者目前接觸的用戶來說，其中大部分物料都是搭配使用的。

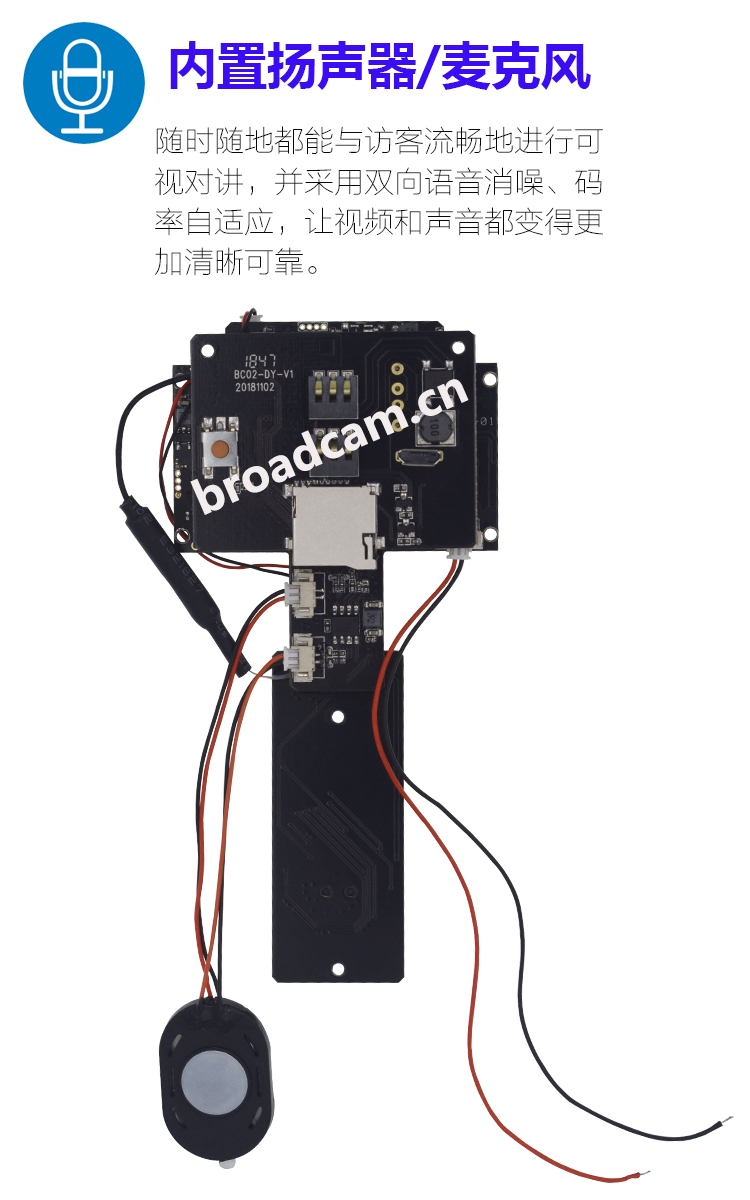

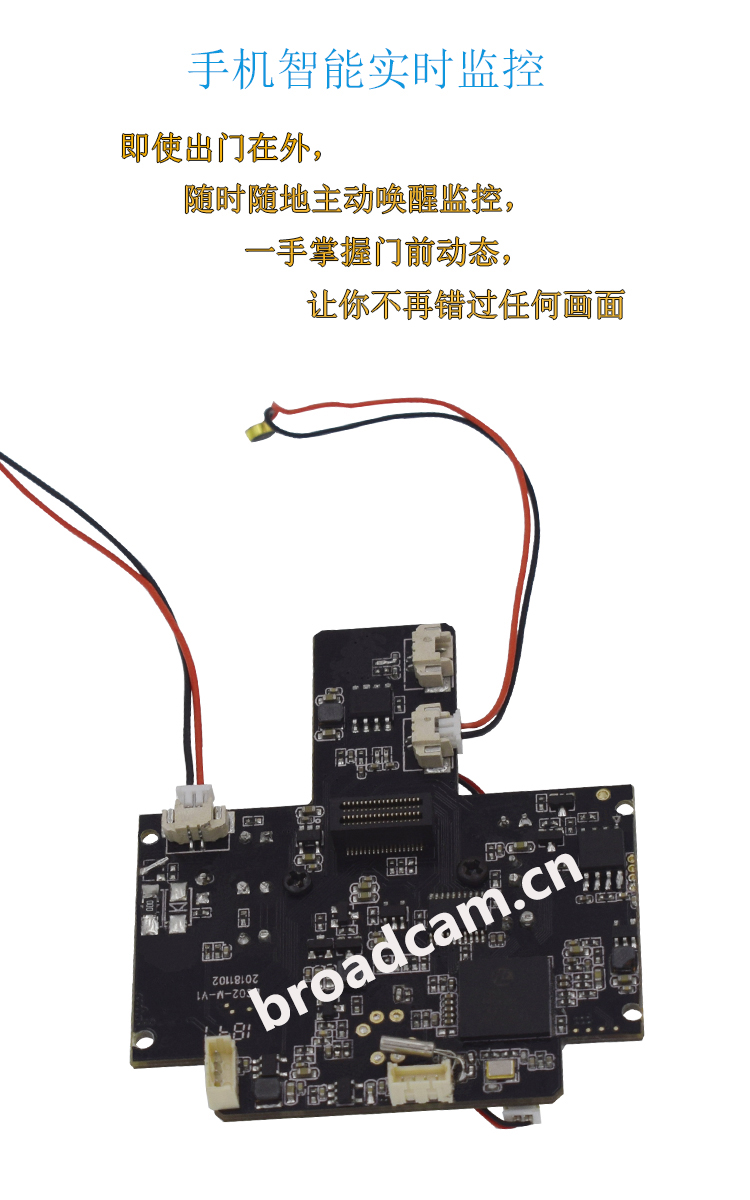

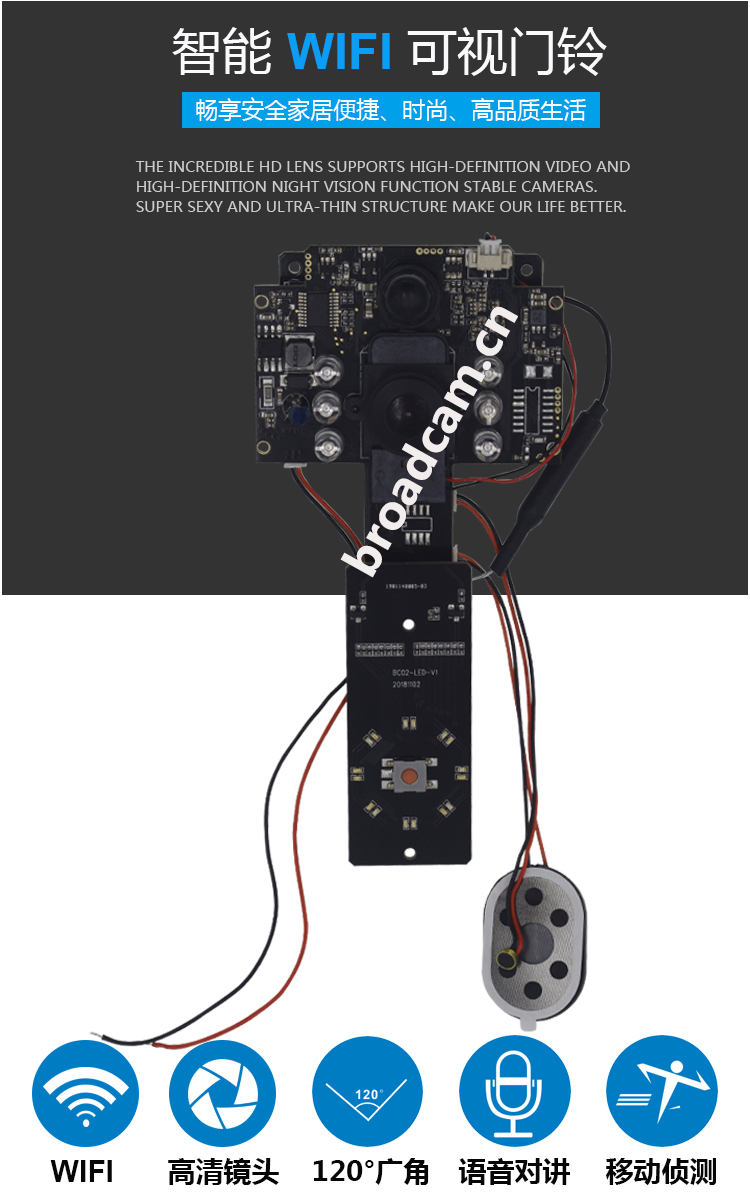

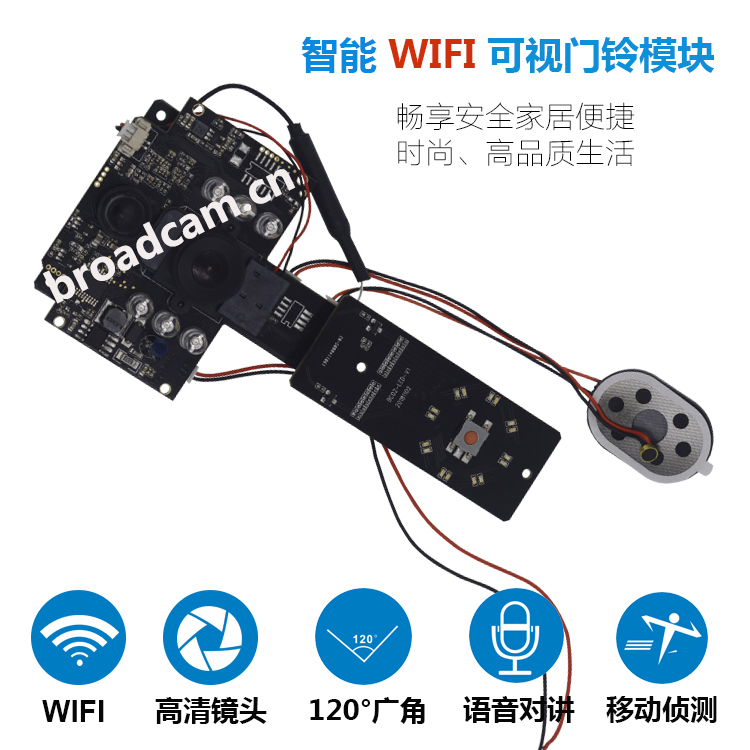

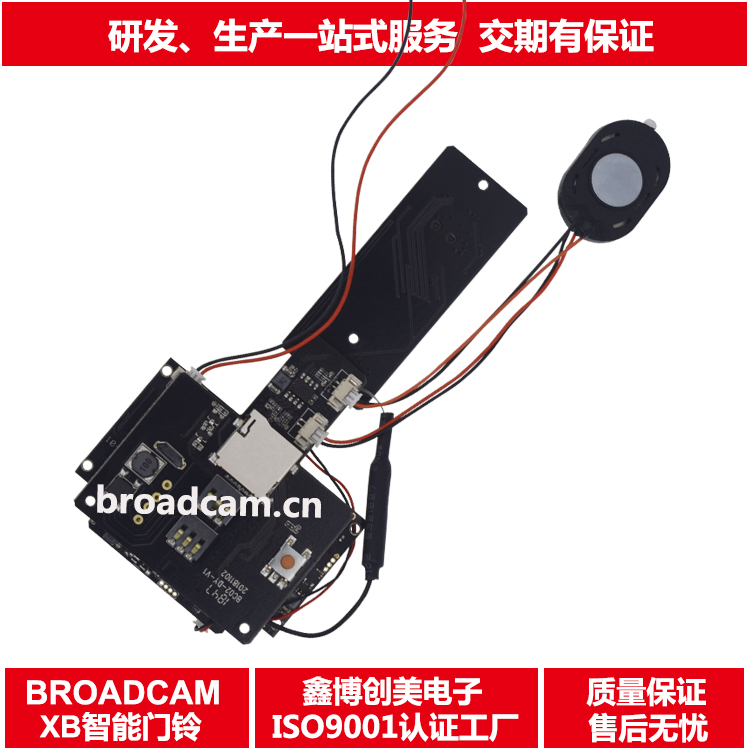

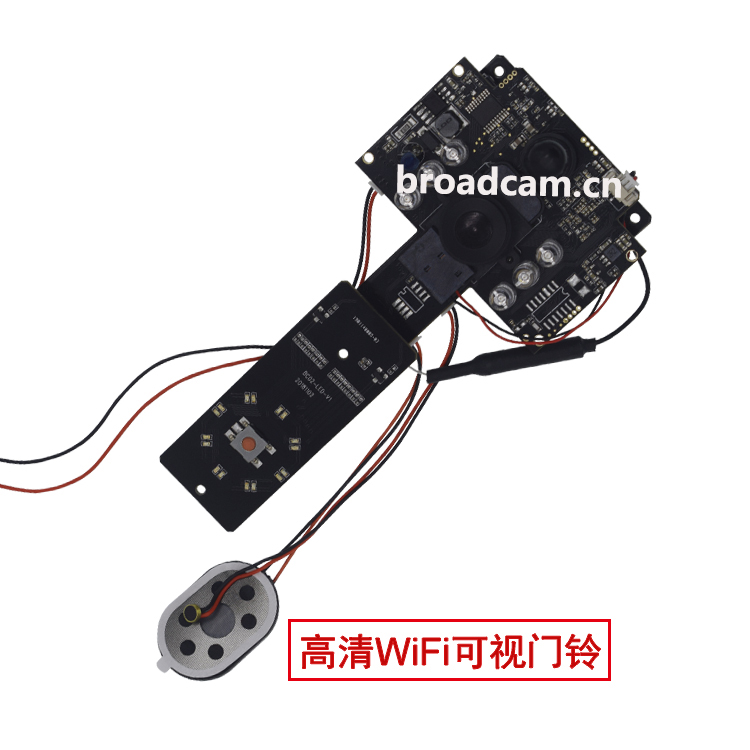

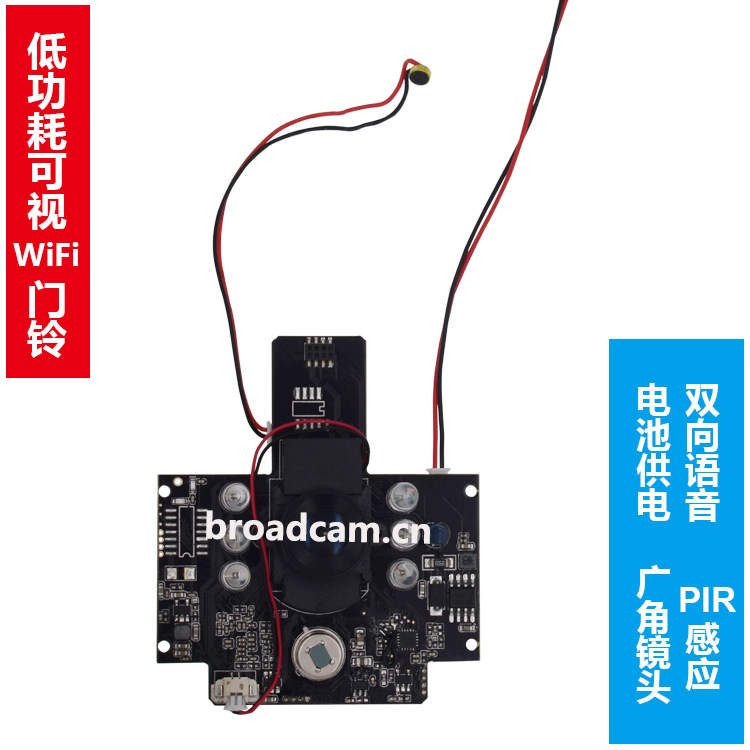

  BROADCAM鑫博創美基于華為海思方案的有低功耗智能門鈴XB120和低功耗電池攝像機XB160等等，其他WIFI方案及模塊也可以定制！更多模塊的選型應用支持可訪問網址　www.yijiaxiaozhan.com ，我們有資深業務工程師和FAE工程師，可提供有關方案設計、技術選型的專業指導意見。
