隨著智能家居的普及和應用，無線網絡技術已經在各種領域快速發展。智能家居，智能辦公已經全面普及。

WiFi無線網絡技術，已經成為人們日常生活不可或缺的一部分。智能產品更新迭代快速，人們對于WiFi無線網絡的體驗要求也越來越高，布置簡便快捷，穩定的無線網絡技術逐漸成為人們對于智能家居和智能辦公更高的選擇標準。

相信很多人對于以往的家庭無線組網，辦公無線組網談之色變，組網復雜，布線凌亂，安裝不美觀，信號不穩定，無線網絡覆蓋不全面等等。

由我們鑫博創美團隊研發生產的全新組網方案POE+AC一體化千兆路由模塊XB7621，已經成功量產上市，成熟的技術和優良品質已經受到客戶的肯定和信賴。

鑫博創美XB7621POE+AC一體化千兆路由模塊，擁有7個端口千兆百兆接入型PoE以太網交換機 ，能提供7個千兆（10/100M/1000M自適應）RJ45 PoE供電接口和1個千兆電口上聯，可統一管理AP產品并為其供電，簡化家庭無線組網復雜度。內置AC功能，既是路由器又是無線控制器，可統一管控最多200多臺AP，輕松擴展企業無線網絡。可自動發現網絡中的AP，并對AP進行統一配置和管理，實現AP零配置接入，即插即用，同時支持AP狀態監控、AP升級和定時重啟，維護簡便。

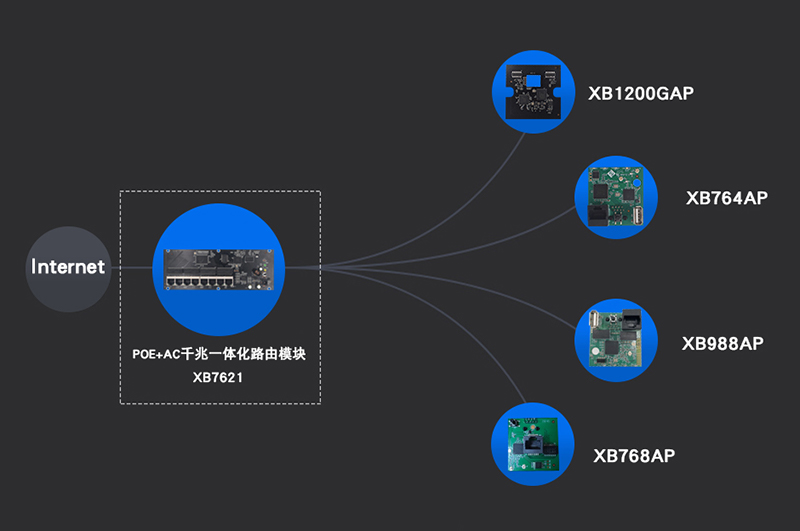

鑫博創美XB7621POE+AC一體化千兆路由模塊，匯聚PoE供電、AC（無線控制）、路由三種技術于一體，直接與AP搭配即為一套完整簡潔的無線組網方案，讓家庭用戶也能享受酒店商用級的無線覆蓋，匯聚三大功能，化繁為簡。

XB7621POE+AC一體化千兆路由模塊設計簡約，mini身材，充分考慮家庭用戶和小微企業組網需求，模塊條機身設計，一手掌控，可輕松放入信息箱/弱電箱。內置標準PoE網線供電模塊，僅需一根網線與AP相連，即可獨立工作，一根網線，同時供電，無需額外電源，布線簡單方便。

弱電箱千兆一體化路由模塊XB7621規格說明書

1.產品概述

XB 7621是一款POE?AC一體化高度集成的以太網交換機千兆路由模塊,擁有7個端口千兆百兆接入型PoE以太網交換機 ，能提供7個千兆（10/100M/1000M自適應）RJ45 PoE供電接口和1個千兆電口上聯；支持IEEE802.3af 15.4W和IEEE802.3at 30W以太網供電標準，能自動識別滿足IEEE802.3af/at標準的受電設備予以供電，而對連接的非受電設備則會自動停止供電，可與無線AP、IP電話機和網絡攝像頭等網絡設備相連并為其供電。可選擇支持Web管理、CLI管理和SNMP管理；符合電信寬帶接入、企業、安防、電力和交通等系統的工業現場應用需求,支持端口防雷，內置專業防雷電路，支持4KV上聯端口和4KV電源防雷

2.賣點

●一步簡單化無線組網

●POE供電+AP管理+路由 三功能合一

●可管理多臺無線AP

2.芯片方案

MT7621具有先進的節能功能，它符合IEEE803.3az的節能以太網和電纜長度/鏈路斷電節能模式

提供最高的PHY速率可達1000Mbps

支持802.11i安全標準，并實現硬件加速TKIP，CCMP和WAPI

還支持802.11e的QoS的視頻，語音和多媒體應用程序

3.特點：

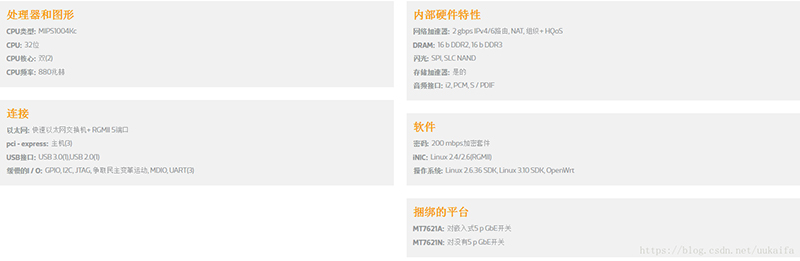

嵌入式MIPS1004Kc(880 MHz)，每個核具有32 KB的iCache和32 KB的D-Cache16位DDR2/3，最多256/512MbytesSPI, NAND Flash, SDXC1xUSB3.0，2XUSB2.0，3xPCIe主機5-端口10/100/1000 SW/PHY和1個RGMIIGreen:智能時鐘縮放(不包括)/DDRII/III：ODT關閉，自刷新模式Self-refresh mode:I2C, I2S, SPI, PCM, UART, JTAG, MDC, MDIO, GPIO, SPDIF-TX具有IPv 6和2 Gbps有線速度的硬件NAT固件：Linux2.6SDK，帶有IPv 6的ecosRGMII驅動程序：Linux 2.4/2.6。

4功能特性

7端口10/100/1 OOOMbps MDI收發器

可訪問的MAC地址表，包含2048個條目以及自動老化和學習功能

MAC地址表的可編程老化定時器

支持可編程1518 / 1S36 / 1552和9K Jumbo幀長度

支持帶有8個過濾數據庫的SVL和IVL

支持RSTP和MSTP

支持802.1X

支持4K VLAN條目

支持每個端口的VLAN ID標記和取消標記選項

支持雙標記VLAN

支持硬件端口隔離

每個端口支持8個優先級隊列

支持SP，WFQ和SP + WFQ延遲調度程序

支持Max-Min帶寬調度程序

支持入口和出口速率控制

支持64組ACL規則

支持IPv4和IPv6組播幀硬件轉發支持每端口40個MIB計數器支持環路檢測指示燈

支持廣播/多播/未知幀風暴抑制

10Base-T，10Base-Te，100Base-TX和符合1000Base-T的收發器

符合IEEE 802.3自動協商

每個GEFHY端口支持3個LED

支持短電纜節電

集成MDI電阻器

支持IEEE 802.3a2節能以太網

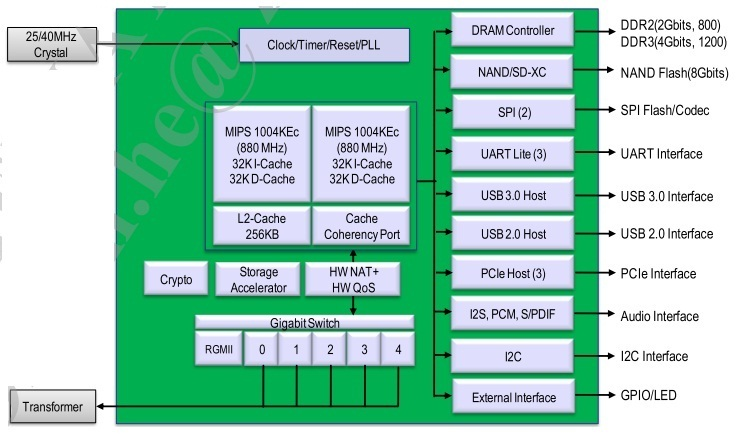

4.硬件框圖

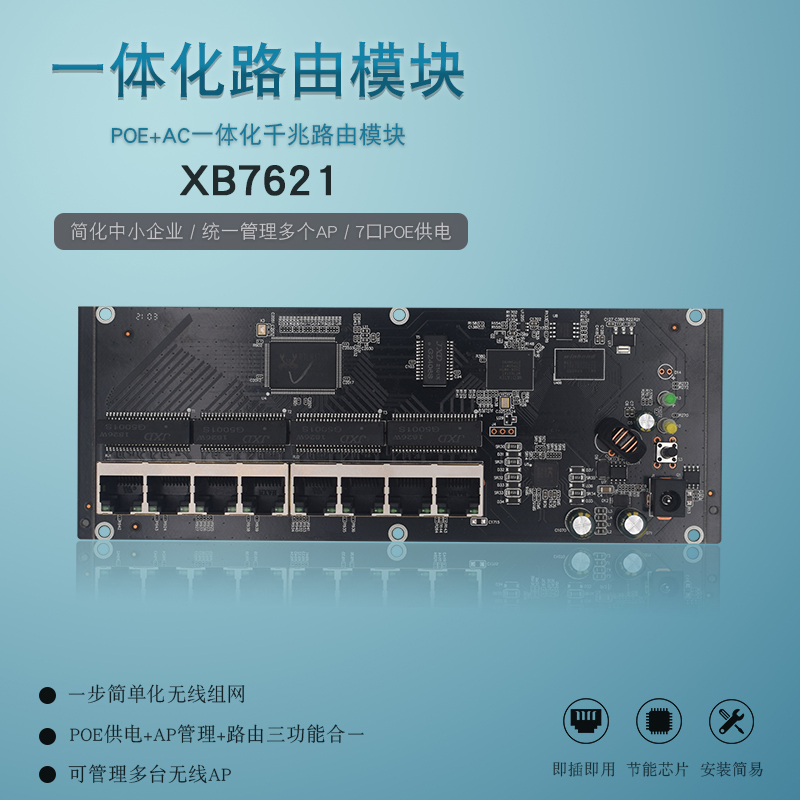

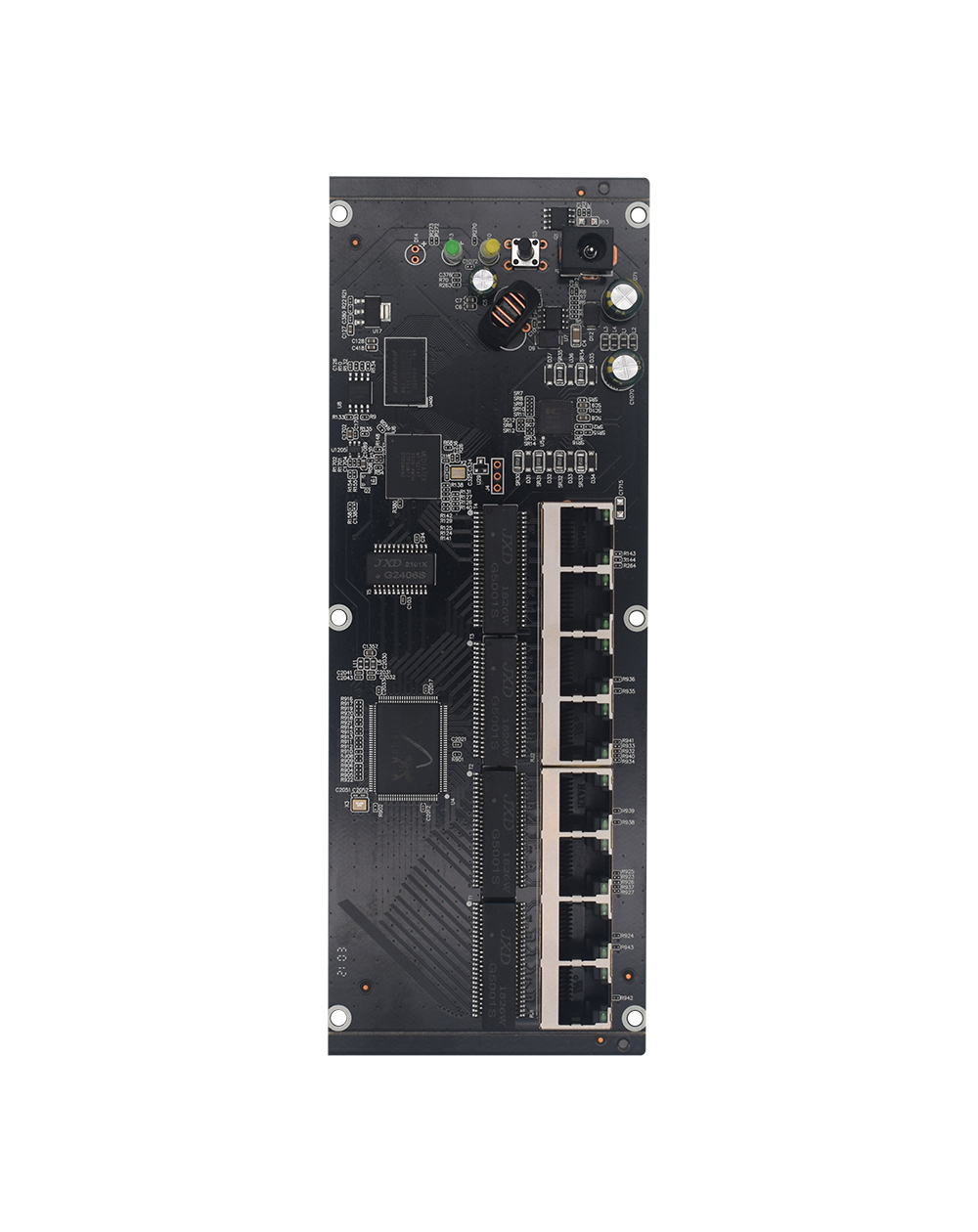

5.產品圖片

6. 產品技術規格

(1) 一般規格

項目            描述

產品名稱        XB7621AC

主芯片          MT7621A+RTL8370N;

Flash@8MB(16MB and 32MB Optional);

DDR2@256MB

主機接口        1*WAN,7*LAN

工作溫度        -10℃__+60℃

儲存溫度        -40℃至+70℃
