線收發模塊是當今無法缺少的電子模塊之一，缺乏無線收發模塊，生活將失去諸多樂趣，如WiFi。為增進大家對無線收發模塊的了解，本文將介紹2.4g無線收發模塊的原理與作用。如果你對無線收發模塊知識存在一定興趣，不妨繼續往下閱讀哦。

一、無線收發模塊簡介

目前，無線發射接收模塊均已進行封裝設計(集成了單片機控制和無線編碼)跟單片機直接通過異步串行口連接就可以，現在市面上的無線收發模塊，其無線工作方式由模塊內部的單片機控制，與用戶單片機的連接一般就只有電源和收、發等幾根線。

無線發射模塊和接收模塊必需配對使用，且工作頻率要完全一樣，接收模塊一定要根據發射局部的編碼格式來配解碼IC，無線收發模塊都是傳輸數據的一個通道，接收模塊接收到發射信號后通過DA TA 腳傳給解碼IC，讓其工作。

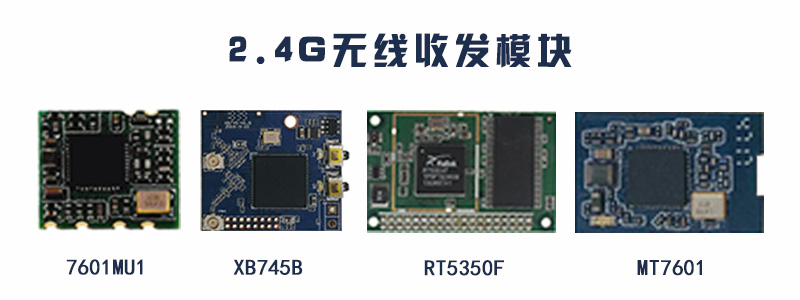

2.4G是一種無線技術，由于其頻段處于2.400GHz~2.4835GHz之間，簡稱2.4G無線技術。基于2.4G無線技術封裝的高度集成芯片組我們稱之為2.4G無線模塊，而2.4g無線收發模塊是無數2.4G無線模塊中的一種，廣泛應用于無線遙控、無線耳機、無人機、無線鍵盤、無線監控、非接觸RF智能卡、小型無線數據終端、安全防火系統、無線遙控系統、生物信號采集、水文氣象監控等行業和商品中。

二、2.4g無線收發模塊原理是什么?

那2.4G無線收發模塊的工作原理是怎樣的呢?無線傳輸?shù)哪康脑谟诮夥抛约海脽o線技術取代有線連接。怎么取代?簡單來說2.4G無線傳輸通過接受模塊接受音源處理發射電磁波，接受模塊接受被發射模塊輻射到空中的電磁波，在通過數模轉換傳給喇叭。

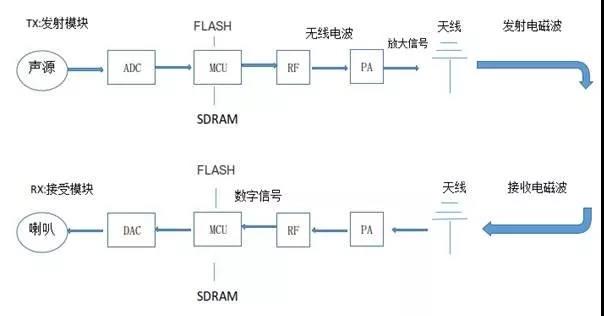

麥克風無線收發模塊結構功能圖

ADC/DAC：模數轉換器/數模轉換器

MCU：單片微型計算機(相當電腦CPU)

FLASH：存儲芯片(相當于電腦硬盤)

SDRAM：同步動態隨機存儲器(相當電腦內存)

RF：無線射頻

PA：功率放大器

如上圖所示，發射模塊采集到聲源經過模數轉換將模擬信號轉為數字信號，在經過MCU代碼運行處理即中央處理器之后(MCU可將轉換器，電源，USB，內存等周邊接口整合在一個芯片上)通過RF射頻，把數字信號輻射到空中形成電氣波。為了獲得更遠的傳輸距離可以通過PA放大電電磁波信號，最后通過天線發射出去。接收模塊天線接到發射模塊發射出來的電磁波，通過PA放大信號在經過RF轉換為數字信號，同樣通過MCU處理最后通過數模轉換成模擬信號通過喇叭將聲音傳送出去。一個完整的無線傳輸原理大概就是這樣。當然，不管是發射模塊還是接收模塊都要電源驅動，就收模塊音源可用3.5Lline in接口或內置咪頭。

三、2.g無線收發模塊作用是什么

無線發射接收模塊作用1：

用于組建星型拓?fù)浣Y(jié)構的無線通訊網絡。并且必需是多點的星型拓?fù)浣Y(jié)構，某些非凡場所需要無線通訊。一方面這種發射和接收模塊的價格低廉，構成星型拓?fù)浣Y(jié)構的費用相對較低;另一方面這種發射和接收模塊可采用模塊化設計，體積小、使用方便、易于集成。對于通訊速度要求不太高、距離較近的無線網絡來說，這種發射和接收模塊十分實用。

無線發射接收模塊作用2：

用于無線多通道(并行)控制。如復雜的遙控機器人等，某些場所需要多通道(并行)控制。一種方法是用接收模塊直接和解碼器相連，然后再和繼電器等電子元器件相連，驅動后續的被控對象;另一種方法是用接收模塊和單片機相連，經過數據的處置后，再用單片機連接繼電器等電子元器件，驅動后續的被控對象。通常一對發射和接收模塊最多可以實現六路并行的無線控制，假如要求的通道數大于六路，可以采用多對發射和接收模塊，同時工作來滿足實際的需要。

無線發射接收模塊作用3：

用于通用串口(RS232無線數據傳輸。通常有很多控制儀器和設備采用串口，而與這些設備通訊必需滿足串口要求。某些非凡場所，工業控制現場。必需使用無線傳輸方式時，可以很自然地選擇本文所提到發射和接收模塊。但在此必須說明的要采用此種通訊方式，必需先在發射端和接收端分別編制相應的軟件實現文件格式的轉換，才能達到無線通訊的目的，假如通訊系統是全雙工的，則可以采用兩對射和接收模塊，同時工作來實現。
