1）設備介紹

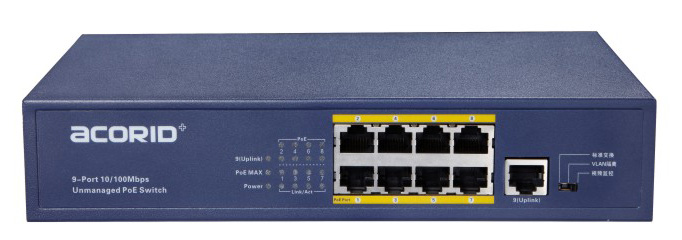

POE供電交換機：通俗的說 ，POE交換機就是支持網線供電的交換機，其不但可以實現普通交換機的數據傳輸功能還能同時對網絡終端進行供電。

無線AP面板：采用POE交換機供電，外觀尺寸采用國標86mm面板，與普通網口面板在外觀上無差別。內置無線模塊，一般會提供一個或兩個網口滿足有線網絡需要，部分面板AP還可滿足語音輸出。

POE供電要通過網線來進行工作，對網線質量的要求比較高，選擇網線時，建議選擇無氧銅材質的網線，因?yàn)闊o(wú)氧銅材質電阻小，傳輸效果穩定，且距離較遠。可以選擇國標五類網線和國標六類網線作為傳輸介質。

網線在布線的時候，線芯通常都會分配工作，一方承擔發送數據，一方承擔接受數據，POE供電系統是需要4條芯來收發，4條芯來進行供電的，所以POE供電一定要選擇8芯網線。

PoE提供的是典型的48V直流電，供電距離最長可達100m。

IEEE802.3af標準定義的供電電壓是直流44-57v ，IEEE802.3at標準定義的供電電壓是直流50-57v ，一般情況下會用1236（橙白、橙、綠白、綠）傳輸數據，45（藍、藍白）電源正極 78（棕白、棕）電源負極。

兩個方法檢測網線是否已有供電功能：萬能表檢測法，將網線的4或5針接萬用表V端，將網線的7或8針接萬用表COM端，檢測是否有48V直流電壓，有則合格。受電設備檢測法，直接將網線插入POE受電設備，通電則合格。

4.3組網與安裝

建議戶型面積：有綜合布線情況下90平以上均可實現全覆蓋，無綜合布線不考慮。

優點：與普通面板在外觀上沒有差別，入墻設計，安裝簡易，施工方便，無需重新走線，不會破壞原有裝修，而且很隱蔽，不會占用很大空間。

缺點：室內需有綜合布線，對網線質量要求較高。POE交換機只能安裝在綜合布線匯聚點，且匯聚點需要有電源。

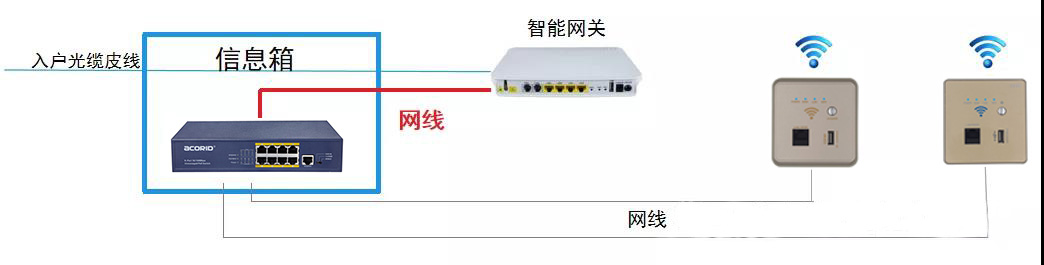

走線方案如下圖所示：

室內有綜合布線，智能網關放置位置合理，光纜皮線在信息箱內通過暗管穿線至智能網關所在信息點，熱熔成端接智能網關。POE供電交換機通過網線與智能網關相連，然后信息箱內其他網線全部插在POE交換機上。

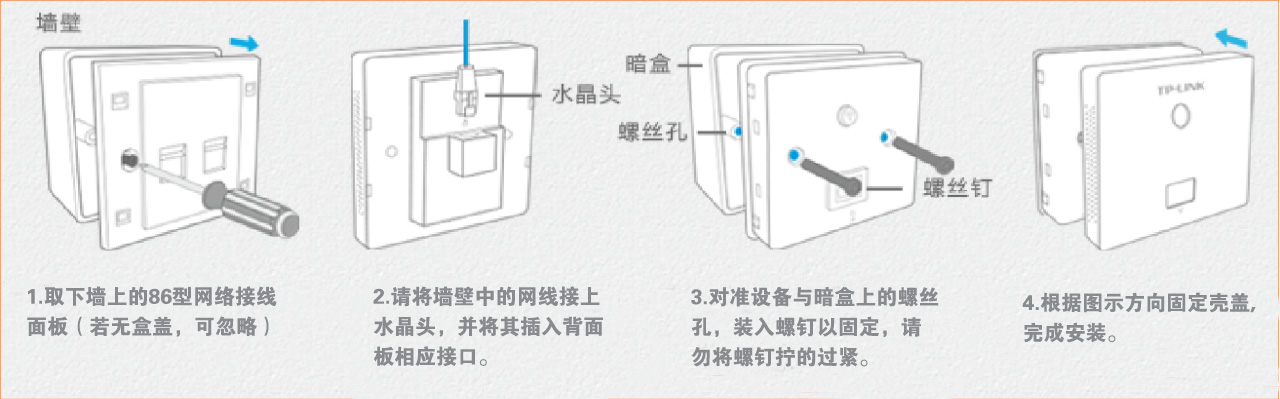

安裝方式及設置方法：

步驟1：電腦通過無線或者有線與AP建立連接，電腦本地連接IP設置為192.168.1.X（X=2-253）其余均默認。

步驟2：在瀏覽器內輸入192.168.1.254（AP登錄地址），建議用電腦自帶IE瀏覽器。進入AP管理界面，操作界面主要包括用戶名設置（即無線網絡名稱），無線密碼設置。設置完成點確定。
